Das Regal soll über den Schreibtisch, genau zwischen Lichtschalter und Fenster. Irgendwo in dieser Wand läuft die Leitung vom Schalter zur Deckenlampe, und ein Bohrer trifft sie, ohne dass man es vorher sieht. Wo Leitungen liegen sollen, regelt eine Norm; wo sie tatsächlich liegen, zeigt erst ein Ortungsgerät, und auch das nur teilweise.
Normangaben und Rechtsfakten aus der Faktendatei, Stand 19.10.2026; Gerätedaten laut Bosch, abgerufen am 27.10.2026. Keine Eigenmessung, kein Test. Arbeiten an der Elektroinstallation gehören in die Hand eines Fachbetriebs.
Leitungen sollen in festen Zonen liegen, eine Gewähr gibt die Norm nicht
Die DIN 18015-3 beschränkt unsichtbar verlegte Elektroleitungen auf festgelegte Zonen, damit sie bei späteren Arbeiten an Wänden möglichst nicht beschädigt werden. Waagerecht liegen die Zonen 15 bis 45 cm unter der Deckenbekleidung, 15 bis 45 cm über dem Fußboden und, in Räumen mit Arbeitsflächen wie Küchen, 100 bis 130 cm über dem Fußboden. Senkrecht liegen sie 10 bis 30 cm neben Türen, Fenstern und Wandecken.
Eine Gewähr für eine bestimmte Wand gibt die Norm nicht, denn sie gilt nur für Anlagen, die danach geplant und errichtet wurden. Über ältere oder nicht normgerecht ausgeführte Installationen sagt sie nichts. Alle Maße mit Quelle:
Installationszonen nach DIN 18015-3: Wo Leitungen in der Wand liegen sollen · geprüft am 19.10.2026
| Zone | Lage | Breite/Abstand | Quelle | Quelle |
|---|---|---|---|---|
| ZW-o | obere waagerechte Zone | 15–45 cm unter der Deckenbekleidung | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| ZW-m | mittlere waagerechte Zone (Räume mit Arbeitsflächen vor der Wand) | 100–130 cm über dem Fußboden | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| ZW-u | untere waagerechte Zone | 15–45 cm über dem Fußboden | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| ZW (alle) | waagerechte Zonen | max. 30 cm breit | de 21/2007 zu DIN 18015-3:2007-09 | elektro.net |
| ZS-t | senkrecht neben Türen | 10–30 cm neben der Rohbaukante | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| ZS-f | senkrecht neben Fenstern | 10–30 cm neben der Rohbaukante | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| ZS-e | senkrecht an Wandecken | 10–30 cm neben der Rohbauecke | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| ZS (alle) | senkrechte Zonen | max. 20 cm breit | de 21/2007 zu DIN 18015-3:2007-09 | elektro.net |
| ZD-r | auf der Decke im Raum | max. 30 cm breit, mind. 20 cm Wandabstand | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| ZD-t | auf der Decke im Türdurchgang | max. 30 cm breit, mind. 15 cm Wandabstand | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| AZW-o / AZW-u | außen, waagerecht oben/unten | 20–40 cm unter der Innendecke / über dem Fußboden | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| AZS-t / AZS-f | außen, senkrecht an Türen/Fenstern | 10–30 cm neben der Rohbaukante | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| AZS-w | außen, senkrecht an Wandkanten | 50–70 cm neben der Rohbaukante | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| Vorzugshöhe | Schalter / Steckdose unten / über Arbeitsflächen | 105 cm / 30 cm / 115 cm über fertigem Fußboden | BauNetz Wissen; de 21/2007 (115 cm) | baunetzwissen.de |
Maße nach DIN 18015-3 für Anlagen, die nach dieser Norm geplant und errichtet wurden – keine Gewähr für Altbauten oder nicht normgerechte Installationen. Den Normtext selbst (DIN Media, kostenpflichtig) haben wir nicht eingesehen; Maße aus Fachbeiträgen, die die Norm wiedergeben. Abruf 19.10.2026.
- DIN 18015-3:2016-09 — Die Norm DIN 18015-3 (aktuelle Ausgabe 2016-09) gilt für unsichtbar verlegte elektrische Leitungen sowie Anschlüsse, Schalter und Steckdosen in Anlagen, die nach der Normenreihe DIN 18015 geplant und errichtet werden. Zweck ist, Leitungen auf festgelegte Zonen zu beschränken, damit sie bei späteren Arbeiten an Wänden, Decken und Böden möglichst nicht beschädigt werden. dinmedia.de
- keine Gewähr im Bestand — Eine Gewähr, dass Leitungen in einer bestimmten Wand tatsächlich in diesen Zonen liegen, gibt die Norm nicht, denn sie gilt nur für Anlagen, die danach geplant und errichtet wurden. Die älteste bei DIN Media gelistete Ausgabe der DIN 18015-3 stammt von 1982-06 (zurückgezogen); über ältere oder nicht normgerecht ausgeführte Installationen trifft die Norm keine Aussage. dinmedia.de
- ZW-o 15–45 cm unter Decke · ZW-u 15–45 cm über Boden · ZW-m 100–130 cm — Waagerechte Installationszonen nach DIN 18015-3:2016-09: ZW-o liegt 15 bis 45 cm unter der Deckenbekleidung, ZW-u 15 bis 45 cm über dem Fußboden, ZW-m 100 bis 130 cm über dem Fußboden. baunetzwissen.de
- ZS-t / ZS-f / ZS-e 10–30 cm — Senkrechte Installationszonen nach DIN 18015-3:2016-09: ZS-t an Türen, ZS-f an Fenstern und ZS-e an Wandecken liegen jeweils im Bereich von 10 bis 30 cm neben der Rohbaukante bzw. Rohbauecke. baunetzwissen.de
- max. 30 cm waagerecht, max. 20 cm senkrecht — Waagerechte Installationszonen sind höchstens 30 cm breit, senkrechte höchstens 20 cm; die mittlere waagerechte Zone ZW-m ist für Räume mit Arbeitsflächen vor den Wänden vorgesehen, etwa Küchen (Fachbeitrag in „de – Das Elektrohandwerk“ 21/2007 zur Ausgabe DIN 18015-3:2007-09). elektro.net
- Stichleitung senkrecht zur Dose — Schalter, Steckdosen oder Auslässe, die nicht in einer Installationszone sitzen, müssen nach DIN 18015-3 mit einer senkrechten Stichleitung aus der nächstgelegenen waagerechten Zone versorgt werden. baunetzwissen.de
- Schalter 105 cm · Steckdose unten 30 cm — Vorzugshöhen für Schalter und Steckdosen nach DIN 18015-3: im mittleren Bereich 105 cm über dem fertigen Fußboden (in Küchen und Hausarbeitsräumen sind Abweichungen möglich), im unteren Bereich 30 cm über dem fertigen Fußboden. baunetzwissen.de
- über Arbeitsflächen 115 cm — Schalter und Steckdosen über Arbeitsflächen sollen laut Fachbeitrag zur DIN 18015-3 etwa 115 cm über dem fertigen Fußboden liegen; bei individuell geplanten Küchen sind andere Höhen möglich. elektro.net
- ZD-r 20–50 cm · ZD-t 15–45 cm von der Wand — Für Leitungen auf der Decke legt die Norm eine Zone ZD-r im Raum fest (höchstens 30 cm breit, mindestens 20 cm Abstand zur Wand) und eine Zone ZD-t im Türdurchgang (höchstens 30 cm breit, mindestens 15 cm Wandabstand). baunetzwissen.de
- Außenzonen seit Ausgabe 2016-09 — Die Ausgabe DIN 18015-3:2016-09 ersetzt die Ausgabe 2007-09 und legt erstmals Installationszonen für die Außenseiten von Außenwänden fest (z. B. AZW-o 20 bis 40 cm unter der Innendecke, AZS-w 50 bis 70 cm neben der Rohbaukante). dinmedia.de
Was die Tabellenwerte bedeuten
Gefährlich sind vor allem die Stellen direkt über und unter Schaltern und Steckdosen: Liegen sie außerhalb einer Zone, werden sie laut Norm mit einer senkrechten Stichleitung aus der nächsten waagerechten Zone versorgt. Schalter sitzen nach der Norm vorzugsweise 105 cm über dem fertigen Fußboden, Steckdosen unten 30 cm. Zwischen diesen Bändern bleibt in einer normgerechten Wand Platz für Bilder und Regale. Die Zonen als Grafik zeigt Installationszonen.
Ein Ortungsgerät findet nur, was der Hersteller nennt

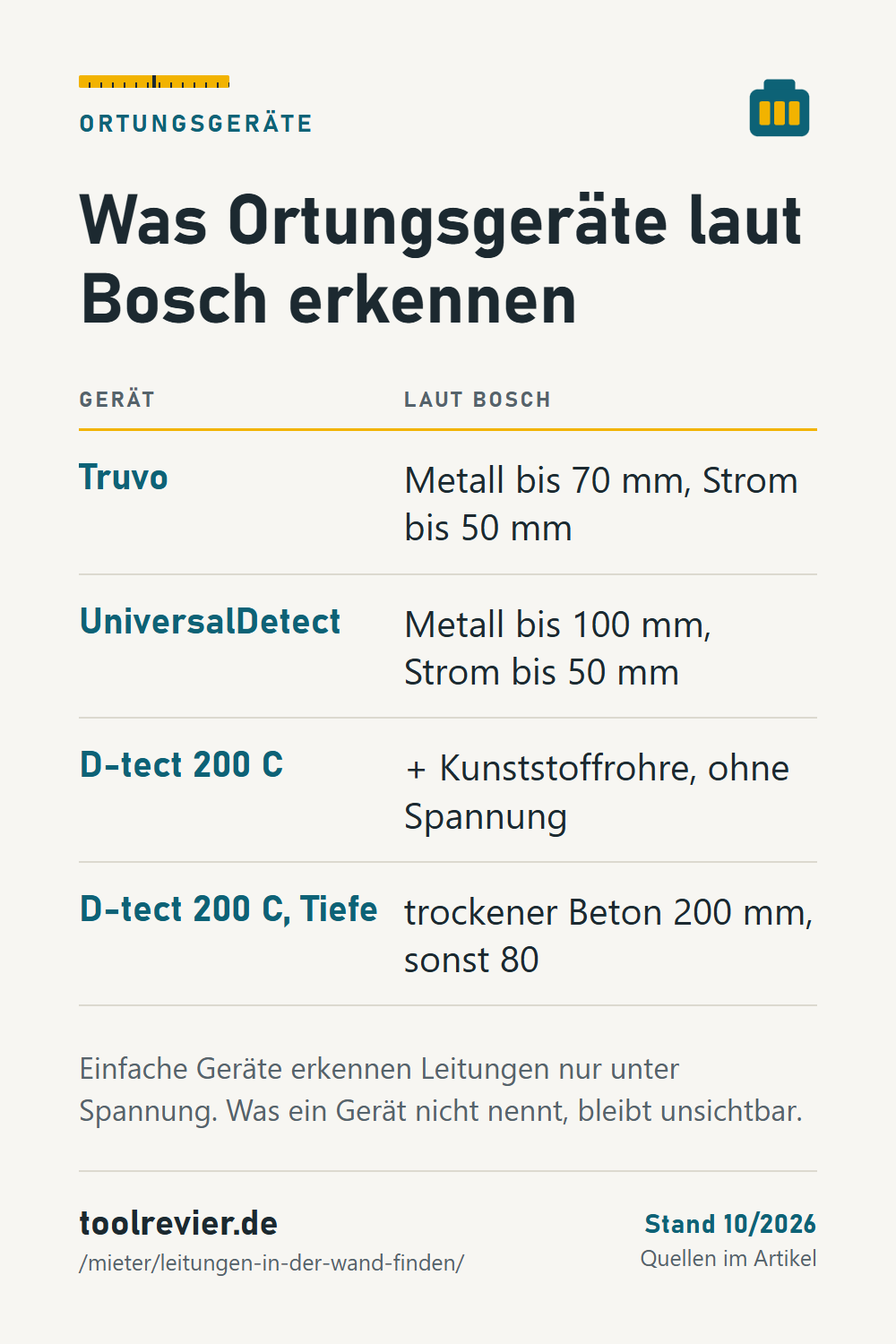

Einfache Ortungsgeräte reagieren auf Metall und auf das Feld stromführender Leitungen. Was ein Gerät nicht ausdrücklich erfasst, bleibt unsichtbar. Drei Bosch-Geräte zeigen die Spanne:
| Angabe laut Bosch | Truvo | UniversalDetect | D-tect 200 C (Professional) |
|---|---|---|---|
| Metall | bis 70 mm | bis 100 mm | magnetisch und nichtmagnetisch |
| Stromführende Leitungen | bis 50 mm | bis 50 mm | ja |
| Leitungen ohne Spannung | nicht genannt | nicht genannt | ja |
| Kunststoffrohre | nicht genannt | nicht genannt | leer und wasserführend |
| Max. Tiefe je Wand | – | – | trockener Beton 200 mm, andere Wände 80 mm |
Wichtig ist das Wort stromführend: Die einfachen Geräte erkennen eine Leitung nur, wenn sie beim Orten unter Spannung steht. Erst orten, dann vor dem Bohren nahe einer Leitung die Sicherung ausschalten; Bosch rät im Fliesen-Ratgeber, vorsichtshalber die Sicherung herauszunehmen. Geräte mit Herstellerdaten stehen unter Ortungsgerät und Leitungssucher.
Wasserrohre und Trockenbauwände brauchen besondere Vorsicht
Metallrohre erfassen die einfachen Geräte als Metall. Wasser- und Heizungsrohre aus Kunststoff nennt Bosch nur beim Radargerät D-tect 200 C. In Bad und Küche, hinter Waschbecken, Spüle und Armaturen, sind Rohre zu erwarten, auch außerhalb der Elektro-Zonen. In Gipskartonwänden verlaufen laut fischer oft Strom- und Wasserleitungen; fischer rät dort ausdrücklich zum Ortungsgerät.
Gipskarton (Rigips, Trockenbauwand)
So erkennt man sie
- Klopfprobe: hohles Geräusch, die Wand wirkt wenig massiv (fischer)
- Bohrmehl: weiß, fein und klebrig, es klebt am Bohrer; wenig Widerstand (fischer)
- Hohlraum hinter der Platte (TOX)
- Bohren
- ohne Schlag, nur drehend — Schlag zerstört die Stege bzw. weitet das Loch
- Bohrer
- Bohrer nach Dübelangabe im Drehgang ohne Schlag (TOX: Drehbohren in Wandbauplatten); viele Gipskartondübel werden ohne Vorbohren eingedreht (z. B. fischer GK, DuoBlade, TOX Spiral, Würth SHARK AIR).
- Typisch
- Nichttragende Innenwände sowie Wand-, Dach- und Deckenverkleidungen (fischer); Ständer der Unterkonstruktion in der Regel alle 62,5 cm (TOX)
- Dübel laut Hersteller geeignet
- fischer DuoPower, fischer Universaldübel UX, fischer DuoTec, fischer Kipp- und Federklappdübel KD, fischer Gipskartondübel DuoBlade, fischer Gipskartondübel GK, fischer Hohlraum-Metalldübel HM, fischer Hohlraumdübel DuoHM, fischer DuoSeal, fischer Flüssigdübel Fill & Fix, TOX Allzweckdübel TRI, TOX Allzweckdübel Deco, TOX Allzweck-Rahmendübel Apollo, TOX Federklappdübel Spagat, TOX Hohlraumklappdübel Spagat Plus, TOX Metall-Hohlraumdübel Acrobat, TOX Gipskartondübel Spiral, TOX Gipskartondübel Spiral Plus, TOX 2K-Reparaturkleber Liquix SOS, Würth 2K-Allzweckdübel SHARK TWIST, Würth 2K-Allzweckdübel SHARK TWIST XL, Würth Kunststoff-Allzweckdübel SHARK Pro, Würth Kunststoff-Allzweckdübel SHARK mit Kragen, Würth Gipskartondübel SHARK AIR, Würth Metall-Hohlraumdübel W-MH/L, Würth Hohlraumdübel W-HR
Standardplatten (Typ A) meist 12,5 mm dick (fischer Montagelexikon Rigipsplatten). Hinter Gipskarton verlaufen oft Strom- und Wasserleitungen: fischer rät zum Ortungsgerät. Für schwere Lasten wie Küchenoberschränke rät fischer, einen Experten hinzuzuziehen; Konsollasten leichter Trennwände regelt DIN 18183-1 (TOX, Würth). Doppelt beplankte Platten tragen laut fischer mehr als einfach beplankte. Weitere Belege: fischer Gipskarton-Ratgeber (https://www.fischer.de/de-de/fischer-stories/stories/sicher-in-gipskartonplatten-befestigen), fischer TV-Ratgeber (https://www.fischer.de/de-de/fischer-stories/stories/tv-wandhalterung), TOX Dübelratgeber (https://www.tox.de/duebelratgeber).
Quelle: fischer Dübelratgeber: Das Wandmaterial erkennen, geprüft am 19.10.2026
Eine getroffene Leitung repariert der Fachbetrieb
Arbeiten an der elektrischen Anlage dürfen außer durch den Netzbetreiber nur Installationsunternehmen ausführen, die in das Installateurverzeichnis eines Netzbetreibers eingetragen sind (§ 13 Abs. 2 NAV). Verantwortlich für die Anlage ist gegenüber dem Netzbetreiber in der Regel der Eigentümer, auch wenn er vermietet hat (§ 13 Abs. 1 NAV). Wer eine Leitung trifft, schaltet die Sicherung ab, repariert nicht selbst und informiert in der Mietwohnung den Vermieter. Die Regeln mit Quelle:
Elektroarbeiten: Wer darf an der Hausinstallation arbeiten? · geprüft am 19.10.2026
- Verantwortung beim Anschlussnehmer — Für Errichtung, Erweiterung, Änderung und Instandhaltung der elektrischen Anlage hinter der Hausanschlusssicherung ist gegenüber dem Netzbetreiber der Anschlussnehmer verantwortlich – in der Regel der Eigentümer. Das bleibt auch so, wenn er die Anlage vermietet hat (§ 13 Abs. 1 NAV). gilt seit 08.11.2006 · gesetze-im-internet.de
- nur eingetragene Installationsunternehmen — Arbeiten an der elektrischen Anlage dürfen außer durch den Netzbetreiber nur durch ein Installationsunternehmen ausgeführt werden, das in das Installateurverzeichnis eines Netzbetreibers eingetragen ist (§ 13 Abs. 2 Satz 4 NAV). gilt seit 08.11.2006 · gesetze-im-internet.de
- Ausnahme Instandhaltung (nicht vor dem Zähler) — Diese Pflicht gilt nach § 13 Abs. 2 Satz 5 NAV nicht für Instandhaltungsarbeiten – ausgenommen der Abschnitt zwischen Hausanschlusssicherung und Messeinrichtung einschließlich Zähler. Welche Arbeiten konkret als Instandhaltung gelten, zählt die NAV nicht auf; das Anschließen einer Leuchte wird dort nicht ausdrücklich genannt. gilt seit 08.11.2006 · gesetze-im-internet.de
- Inbetriebsetzung durch Installationsunternehmen — Die Anlage hinter der Trennvorrichtung für die Inbetriebsetzung darf nur durch das Installationsunternehmen in Betrieb gesetzt werden (§ 14 Abs. 1 NAV). gilt seit 08.11.2006 · gesetze-im-internet.de
- CE / VDE / GS — Für die Anlage dürfen nur Materialien und Geräte verwendet werden, die nach den anerkannten Regeln der Technik hergestellt wurden; das wird vermutet, wenn die vorgeschriebene CE-Kennzeichnung vorhanden ist oder – wo keine CE-Kennzeichnung vorgeschrieben ist – etwa ein VDE- oder GS-Zeichen (§ 13 Abs. 2 NAV). gilt seit 08.11.2006 · gesetze-im-internet.de
- Eintragung nur mit Qualifikationsnachweis — Netzbetreiber (BDEW) und Elektrohandwerk (ZVEH) haben im Bundes-Installateurausschuss vereinbart, wie Installationsunternehmen in das Installateurverzeichnis eingetragen werden; Voraussetzung ist der Nachweis ausreichender fachlicher Qualifikation (Verbandsdokument, Ausgabe Januar 2024). bdew.de
- 5 Sicherheitsregeln — Für Arbeiten an elektrischen Anlagen nennt die Berufsgenossenschaft BG ETEM fünf Sicherheitsregeln: freischalten, gegen Wiedereinschalten sichern, Spannungsfreiheit feststellen, erden und kurzschließen, benachbarte unter Spannung stehende Teile abschranken. Die Spannungsfreiheit darf laut BG ETEM nur eine Elektrofachkraft oder eine geeignete unterwiesene Person prüfen. bgetem.de
Die Fallstricke
- Auf die Zonen verlassen. Die Norm gibt keine Gewähr, besonders nicht in älteren Gebäuden.
- Sicherung aus beim Orten. Einfache Geräte brauchen Spannung auf der Leitung, um sie zu erkennen.
- Zu tief gebohrt. Bosch nennt 50 mm für stromführende Leitungen; liegt eine Leitung tiefer, schweigt das Gerät.
- Kunststoffrohre. Nur Geräte, die sie ausdrücklich nennen, finden sie.
- Direkt über der Steckdose. Dort kann laut Norm eine senkrechte Stichleitung liegen.
Was praktisch hilft
- Zonen meiden. Bohrstellen außerhalb der Zonen und nicht senkrecht über oder unter Dosen planen.
- Großflächig orten. Das Gerät in mehreren Richtungen über die Wand führen, Fundstellen mit Bleistift markieren.
- Bohrtiefe begrenzen. Nur so tief bohren, wie der Dübel braucht; die Bohrlochtiefe zeigt der Dübel-Finder.
- Pläne erfragen. Vermieter oder Hausverwaltung haben manchmal Installationspläne.
- Ohne Bohren prüfen. Für leichte Dinge gibt es Lösungen ohne Loch, siehe Kleben statt Bohren.
Was ich noch nicht weiß
- Den Normtext selbst. Die Maße stammen aus Fachbeiträgen, die die DIN 18015-3 wiedergeben; den kostenpflichtigen Normtext habe ich nicht eingesehen.
- Wasser- und Heizungsrohre. Für deren Lage gibt es in der Faktendatei keine Zonenregel.
- Andere Hersteller. Ortungsgeräte außer Bosch habe ich hier nicht ausgewertet.
Häufige Fragen
Wie findet man Leitungen in der Wand?
In zwei Schritten. Zuerst die Installationszonen nach DIN 18015-3 beachten: waagerecht 15 bis 45 cm unter der Decke und über dem Fußboden, in Räumen mit Arbeitsflächen 100 bis 130 cm über dem Boden, senkrecht 10 bis 30 cm neben Türen, Fenstern und Ecken. Dazu kommen Stichleitungen senkrecht über und unter Schaltern und Steckdosen. Dann mit einem Ortungsgerät prüfen; das Bosch Truvo findet laut Bosch stromführende Leitungen bis 50 mm Tiefe. Die Norm gibt keine Gewähr für eine bestimmte Wand, besonders nicht im Altbau.
Wie findet man elektrische Leitungen ohne Gerät?
Ohne Gerät bleiben nur die Installationszonen nach DIN 18015-3 und die Lage von Schaltern und Steckdosen. Leitungen sollen waagerecht 15 bis 45 cm unter der Decke und über dem Boden sowie senkrecht 10 bis 30 cm neben Türen, Fenstern und Ecken verlaufen; Dosen außerhalb der Zonen werden senkrecht aus der nächsten waagerechten Zone versorgt. Das ist ein Planungsraster, keine Gewähr: Die Norm gilt nur für Anlagen, die danach geplant und errichtet wurden. Wer in der Nähe dieser Bereiche bohren muss, leiht oder kauft besser ein Ortungsgerät.
Wie tief liegen Stromleitungen in der Wand?
Eine Tiefe nennt die Faktendatei nicht; die DIN 18015-3 legt in den ausgewerteten Fachbeiträgen die Lage auf der Wandfläche fest, nicht die Tiefe. Für die Suche zählt die Ortungstiefe des Geräts: Bosch nennt für Truvo und UniversalDetect 50 mm bei stromführenden Leitungen, für das Radargerät D-tect 200 C bis 200 mm in trockenem Beton und 80 mm in anderen Wänden. Liegt eine Leitung tiefer als die Ortungstiefe, zeigt das Gerät nichts an. Ein Steinbohrer geht bei langen Dübeln oft tiefer als 50 mm in die Wand.
Was tun, wenn man beim Bohren eine Leitung getroffen hat?
Bohrmaschine loslassen, die Sicherung des Stromkreises ausschalten und die Stelle nicht weiter bearbeiten. Die Reparatur ist Sache eines eingetragenen Elektrofachbetriebs: Arbeiten an der elektrischen Anlage dürfen laut § 13 Abs. 2 NAV außer dem Netzbetreiber nur Installationsunternehmen ausführen, die im Installateurverzeichnis eines Netzbetreibers stehen. In der Mietwohnung informiert man den Vermieter, denn verantwortlich für die Anlage ist gegenüber dem Netzbetreiber in der Regel der Eigentümer.
