Das Regal soll genau neben den Lichtschalter, und von der Steckdose darunter führt irgendwo eine Leitung nach oben. Ein Ortungsgerät piept, sobald es über etwas Metallisches fährt, und schweigt über alles, was es nicht erkennen kann. Was ein Gerät findet und bis zu welcher Tiefe, steht im Datenblatt.
Gerätedaten laut Bosch, abgerufen am 27.10.2026; Normangaben aus der Faktendatei, Stand 19.10.2026. Keine Eigenmessung, kein Test.
Ein Ortungsgerät findet nur, was der Hersteller als erfassbar nennt
Einfache Ortungsgeräte reagieren auf Metall und auf das Feld stromführender Leitungen. Eine Leitung ohne Spannung, ein Kunststoffrohr oder ein Holzbalken bleibt für sie unsichtbar, solange der Hersteller diese Objekte nicht ausdrücklich nennt. Drei Bosch-Geräte zeigen die Spanne:

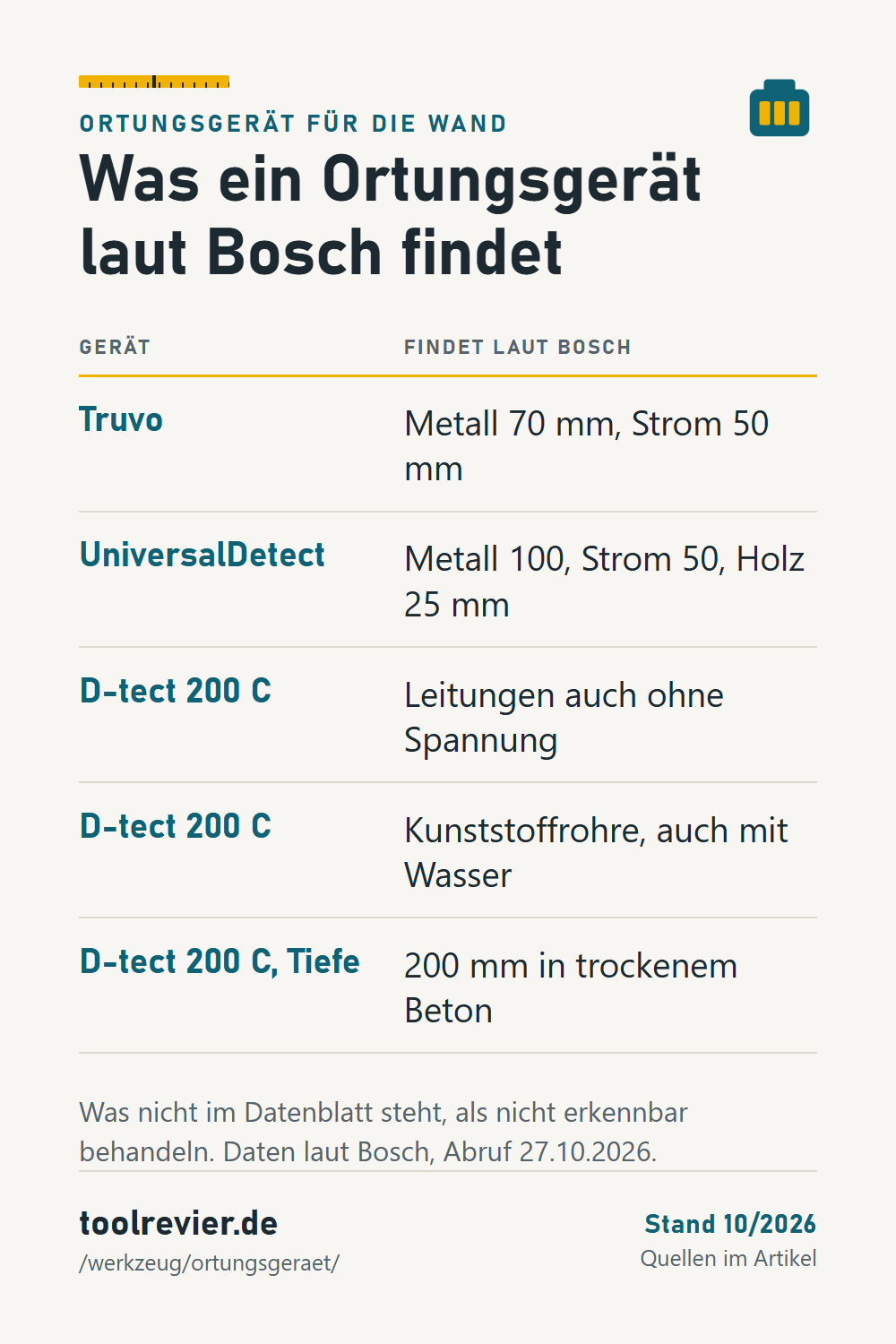

| Angabe laut Bosch | Truvo | UniversalDetect | D-tect 200 C (Professional) |
|---|---|---|---|
| Metall | bis 70 mm | bis 100 mm | magnetisch und nichtmagnetisch |
| Stromführende Leitungen | bis 50 mm | bis 50 mm | ja |
| Nicht spannungsführende Leitungen | nicht genannt | nicht genannt | ja |
| Holz | nicht genannt | bis 25 mm | Holzunterkonstruktion bis 38 mm |
| Kunststoffrohre | nicht genannt | nicht genannt | leer und wasserführend |
| Max. Tiefe je Wand | – | – | trockener Beton 200 mm, junger Beton 60 mm, andere Wände 80 mm |
| Stromversorgung, Gewicht | 3 × AAA, 0,150 kg | 4 × AAA, 0,340 kg | 4 × AA oder 12-V-Akku, ca. 0,7 kg |
Was die Tabellenwerte bedeuten
- Ortungstiefe ist die größte Tiefe, in der das Gerät ein Objekt laut Hersteller erfasst. Beim Truvo nennt Bosch im Werbetext „bis zu 70 mm“, in der Tabelle für Leitungen aber 50 mm; maßgeblich ist der kleinere Wert.
- Stromführend heißt: Die Leitung muss beim Orten unter Spannung stehen. Ist die Sicherung aus oder der Schalter offen, kann ein einfaches Gerät sie nicht als Leitung erkennen.
- D-tect 200 C ist ein Radargerät (Wallscanner) aus der Profi-Linie. Bosch gibt eine Genauigkeit von ± 5,0 mm an.
Ortungsgeräte mit Herstellerdaten vergleicht die Seite Leitungssucher.
Leitungen sollen in Zonen liegen, eine Gewähr gibt die Norm nicht
Die DIN 18015-3 legt fest, in welchen Bereichen einer Wand Elektroleitungen verlaufen sollen: waagerecht 15 bis 45 cm unter der Decke, 15 bis 45 cm über dem Fußboden und 100 bis 130 cm über dem Fußboden, senkrecht 10 bis 30 cm neben Türen, Fenstern und Wandecken. Eine Gewähr für eine bestimmte Wand gibt die Norm nicht, denn sie gilt nur für Anlagen, die danach geplant und errichtet wurden. Die Regeln mit Quelle:
Installationszonen nach DIN 18015-3: Wo Leitungen in der Wand liegen sollen · geprüft am 19.10.2026
| Zone | Lage | Breite/Abstand | Quelle | Quelle |
|---|---|---|---|---|
| ZW-o | obere waagerechte Zone | 15–45 cm unter der Deckenbekleidung | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| ZW-m | mittlere waagerechte Zone (Räume mit Arbeitsflächen vor der Wand) | 100–130 cm über dem Fußboden | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| ZW-u | untere waagerechte Zone | 15–45 cm über dem Fußboden | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| ZW (alle) | waagerechte Zonen | max. 30 cm breit | de 21/2007 zu DIN 18015-3:2007-09 | elektro.net |
| ZS-t | senkrecht neben Türen | 10–30 cm neben der Rohbaukante | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| ZS-f | senkrecht neben Fenstern | 10–30 cm neben der Rohbaukante | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| ZS-e | senkrecht an Wandecken | 10–30 cm neben der Rohbauecke | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| ZS (alle) | senkrechte Zonen | max. 20 cm breit | de 21/2007 zu DIN 18015-3:2007-09 | elektro.net |
| ZD-r | auf der Decke im Raum | max. 30 cm breit, mind. 20 cm Wandabstand | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| ZD-t | auf der Decke im Türdurchgang | max. 30 cm breit, mind. 15 cm Wandabstand | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| AZW-o / AZW-u | außen, waagerecht oben/unten | 20–40 cm unter der Innendecke / über dem Fußboden | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| AZS-t / AZS-f | außen, senkrecht an Türen/Fenstern | 10–30 cm neben der Rohbaukante | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| AZS-w | außen, senkrecht an Wandkanten | 50–70 cm neben der Rohbaukante | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| Vorzugshöhe | Schalter / Steckdose unten / über Arbeitsflächen | 105 cm / 30 cm / 115 cm über fertigem Fußboden | BauNetz Wissen; de 21/2007 (115 cm) | baunetzwissen.de |
Maße nach DIN 18015-3 für Anlagen, die nach dieser Norm geplant und errichtet wurden – keine Gewähr für Altbauten oder nicht normgerechte Installationen. Den Normtext selbst (DIN Media, kostenpflichtig) haben wir nicht eingesehen; Maße aus Fachbeiträgen, die die Norm wiedergeben. Abruf 19.10.2026.
- DIN 18015-3:2016-09 — Die Norm DIN 18015-3 (aktuelle Ausgabe 2016-09) gilt für unsichtbar verlegte elektrische Leitungen sowie Anschlüsse, Schalter und Steckdosen in Anlagen, die nach der Normenreihe DIN 18015 geplant und errichtet werden. Zweck ist, Leitungen auf festgelegte Zonen zu beschränken, damit sie bei späteren Arbeiten an Wänden, Decken und Böden möglichst nicht beschädigt werden. dinmedia.de
- keine Gewähr im Bestand — Eine Gewähr, dass Leitungen in einer bestimmten Wand tatsächlich in diesen Zonen liegen, gibt die Norm nicht, denn sie gilt nur für Anlagen, die danach geplant und errichtet wurden. Die älteste bei DIN Media gelistete Ausgabe der DIN 18015-3 stammt von 1982-06 (zurückgezogen); über ältere oder nicht normgerecht ausgeführte Installationen trifft die Norm keine Aussage. dinmedia.de
- ZW-o 15–45 cm unter Decke · ZW-u 15–45 cm über Boden · ZW-m 100–130 cm — Waagerechte Installationszonen nach DIN 18015-3:2016-09: ZW-o liegt 15 bis 45 cm unter der Deckenbekleidung, ZW-u 15 bis 45 cm über dem Fußboden, ZW-m 100 bis 130 cm über dem Fußboden. baunetzwissen.de
- ZS-t / ZS-f / ZS-e 10–30 cm — Senkrechte Installationszonen nach DIN 18015-3:2016-09: ZS-t an Türen, ZS-f an Fenstern und ZS-e an Wandecken liegen jeweils im Bereich von 10 bis 30 cm neben der Rohbaukante bzw. Rohbauecke. baunetzwissen.de
- max. 30 cm waagerecht, max. 20 cm senkrecht — Waagerechte Installationszonen sind höchstens 30 cm breit, senkrechte höchstens 20 cm; die mittlere waagerechte Zone ZW-m ist für Räume mit Arbeitsflächen vor den Wänden vorgesehen, etwa Küchen (Fachbeitrag in „de – Das Elektrohandwerk“ 21/2007 zur Ausgabe DIN 18015-3:2007-09). elektro.net
- Stichleitung senkrecht zur Dose — Schalter, Steckdosen oder Auslässe, die nicht in einer Installationszone sitzen, müssen nach DIN 18015-3 mit einer senkrechten Stichleitung aus der nächstgelegenen waagerechten Zone versorgt werden. baunetzwissen.de
- Schalter 105 cm · Steckdose unten 30 cm — Vorzugshöhen für Schalter und Steckdosen nach DIN 18015-3: im mittleren Bereich 105 cm über dem fertigen Fußboden (in Küchen und Hausarbeitsräumen sind Abweichungen möglich), im unteren Bereich 30 cm über dem fertigen Fußboden. baunetzwissen.de
- über Arbeitsflächen 115 cm — Schalter und Steckdosen über Arbeitsflächen sollen laut Fachbeitrag zur DIN 18015-3 etwa 115 cm über dem fertigen Fußboden liegen; bei individuell geplanten Küchen sind andere Höhen möglich. elektro.net
- ZD-r 20–50 cm · ZD-t 15–45 cm von der Wand — Für Leitungen auf der Decke legt die Norm eine Zone ZD-r im Raum fest (höchstens 30 cm breit, mindestens 20 cm Abstand zur Wand) und eine Zone ZD-t im Türdurchgang (höchstens 30 cm breit, mindestens 15 cm Wandabstand). baunetzwissen.de
- Außenzonen seit Ausgabe 2016-09 — Die Ausgabe DIN 18015-3:2016-09 ersetzt die Ausgabe 2007-09 und legt erstmals Installationszonen für die Außenseiten von Außenwänden fest (z. B. AZW-o 20 bis 40 cm unter der Innendecke, AZS-w 50 bis 70 cm neben der Rohbaukante). dinmedia.de
Schalter und Steckdosen außerhalb einer Zone werden laut Norm mit einer senkrechten Stichleitung aus der nächsten waagerechten Zone versorgt; direkt über und unter ihnen kann also eine Leitung liegen. Das Ortungsgerät ergänzt die Zonen, es ersetzt sie nicht. Die Zonen als Grafik zeigt Installationszonen.
In Gipskarton rät fischer ausdrücklich zum Ortungsgerät
Hinter Gipskartonwänden verlaufen laut fischer oft Strom- und Wasserleitungen; fischer rät dort zum Ortungsgerät. Eine Holzunterkonstruktion erfassen nur Geräte, die Holz ausdrücklich nennen.
Gipskarton (Rigips, Trockenbauwand)
So erkennt man sie
- Klopfprobe: hohles Geräusch, die Wand wirkt wenig massiv (fischer)
- Bohrmehl: weiß, fein und klebrig, es klebt am Bohrer; wenig Widerstand (fischer)
- Hohlraum hinter der Platte (TOX)
- Bohren
- ohne Schlag, nur drehend — Schlag zerstört die Stege bzw. weitet das Loch
- Bohrer
- Bohrer nach Dübelangabe im Drehgang ohne Schlag (TOX: Drehbohren in Wandbauplatten); viele Gipskartondübel werden ohne Vorbohren eingedreht (z. B. fischer GK, DuoBlade, TOX Spiral, Würth SHARK AIR).
- Typisch
- Nichttragende Innenwände sowie Wand-, Dach- und Deckenverkleidungen (fischer); Ständer der Unterkonstruktion in der Regel alle 62,5 cm (TOX)
- Dübel laut Hersteller geeignet
- fischer DuoPower, fischer Universaldübel UX, fischer DuoTec, fischer Kipp- und Federklappdübel KD, fischer Gipskartondübel DuoBlade, fischer Gipskartondübel GK, fischer Hohlraum-Metalldübel HM, fischer Hohlraumdübel DuoHM, fischer DuoSeal, fischer Flüssigdübel Fill & Fix, TOX Allzweckdübel TRI, TOX Allzweckdübel Deco, TOX Allzweck-Rahmendübel Apollo, TOX Federklappdübel Spagat, TOX Hohlraumklappdübel Spagat Plus, TOX Metall-Hohlraumdübel Acrobat, TOX Gipskartondübel Spiral, TOX Gipskartondübel Spiral Plus, TOX 2K-Reparaturkleber Liquix SOS, Würth 2K-Allzweckdübel SHARK TWIST, Würth 2K-Allzweckdübel SHARK TWIST XL, Würth Kunststoff-Allzweckdübel SHARK Pro, Würth Kunststoff-Allzweckdübel SHARK mit Kragen, Würth Gipskartondübel SHARK AIR, Würth Metall-Hohlraumdübel W-MH/L, Würth Hohlraumdübel W-HR
Standardplatten (Typ A) meist 12,5 mm dick (fischer Montagelexikon Rigipsplatten). Hinter Gipskarton verlaufen oft Strom- und Wasserleitungen: fischer rät zum Ortungsgerät. Für schwere Lasten wie Küchenoberschränke rät fischer, einen Experten hinzuzuziehen; Konsollasten leichter Trennwände regelt DIN 18183-1 (TOX, Würth). Doppelt beplankte Platten tragen laut fischer mehr als einfach beplankte. Weitere Belege: fischer Gipskarton-Ratgeber (https://www.fischer.de/de-de/fischer-stories/stories/sicher-in-gipskartonplatten-befestigen), fischer TV-Ratgeber (https://www.fischer.de/de-de/fischer-stories/stories/tv-wandhalterung), TOX Dübelratgeber (https://www.tox.de/duebelratgeber).
Quelle: fischer Dübelratgeber: Das Wandmaterial erkennen, geprüft am 19.10.2026
Welcher Dübel in welche Wand gehört, zeigt der Dübel-Finder; für Gipskarton auch Dübel für Gipskarton.
Eine getroffene Leitung ist Sache des Fachbetriebs
Wer beim Bohren eine Leitung trifft, schaltet die Sicherung ab und repariert nicht selbst. Arbeiten an der elektrischen Anlage dürfen laut § 13 Abs. 2 NAV außer durch den Netzbetreiber nur Installationsunternehmen ausführen, die in das Installateurverzeichnis eines Netzbetreibers eingetragen sind. In der Mietwohnung informiert man außerdem den Vermieter; Hinweise unter Leitungen in der Wand finden und Bohren in der Mietwohnung.
Die Fallstricke
- Sicherung aus beim Orten. Ein Gerät, das nur stromführende Leitungen findet, braucht Spannung auf der Leitung. Erst orten, dann zum Bohren die Sicherung ausschalten, wenn man nahe an einer Leitung arbeitet.
- Kunststoffrohre. Wasser- und Heizungsrohre aus Kunststoff finden laut Bosch nur Geräte, die sie nennen, im Vergleich oben nur der Radar-Wallscanner.
- Tiefer als angegeben. Liegt eine Leitung tiefer als die Ortungstiefe, schweigt das Gerät. Der Bohrer geht oft tiefer als 50 mm.
- Feuchte Wände. Für jungen Beton nennt Bosch beim D-tect 200 C 60 mm statt 200 mm; im Neubau ist die Ortungstiefe also deutlich kleiner.
Was praktisch hilft
- Zonen zuerst. Bohrstellen außerhalb der Installationszonen und nicht direkt über oder unter Schaltern und Steckdosen planen.
- Großflächig orten. Das Gerät in mehreren Richtungen über die Wand führen und die Stellen mit Bleistift markieren.
- Bohrtiefe begrenzen. Nur so tief bohren, wie der Dübel braucht; die Bohrlochtiefe je Dübel steht im Dübel-Finder.
- Bei Zweifel fragen. Pläne der Elektroinstallation hat oft der Vermieter oder die Hausverwaltung.
Was ich noch nicht weiß
- Die Grenzen laut Betriebsanleitung. Bosch verweist für Warn- und Sicherheitshinweise auf die Anleitungen, die ich für diese Seite nicht ausgewertet habe.
- Werte für Parkside-Ortungsgeräte. Lidl verkauft sie nur in Aktionen; ein Datenblatt habe ich nicht geprüft.
- Wie Tapeten und Putzarten die Tiefe ändern. Dazu nennt Bosch für die einfachen Geräte nichts.
Häufige Fragen
Was findet ein Ortungsgerät in der Wand?
Das hängt vom Gerät ab. Einfache Geräte wie das Bosch Truvo finden laut Bosch Eisen- und Nichteisenmetall bis 70 mm und stromführende Leitungen bis 50 mm Tiefe. Das Bosch UniversalDetect erfasst zusätzlich Holz bis 25 mm und Metall bis 100 mm. Leitungen ohne Spannung und Kunststoffrohre nennt Bosch bei beiden nicht. Radargeräte wie der Bosch D-tect 200 C aus der Profi-Linie finden laut Bosch auch nicht spannungsführende Leitungen sowie leere und wasserführende Kunststoffrohre, bis 200 mm in trockenem Beton und 80 mm in anderen Wänden. Was nicht im Datenblatt steht, sollte man als nicht erkennbar behandeln.
Wie tief findet ein Ortungsgerät Stromleitungen?
Bei den einfachen Bosch-Geräten Truvo und UniversalDetect nennt Bosch 50 mm für stromführende Leitungen. Das Truvo bewirbt Bosch mit „bis zu 70 mm“, dieser Wert gilt laut Tabelle aber nur für Metall. Die Leitung muss beim Orten unter Spannung stehen; bei ausgeschalteter Sicherung erkennen solche Geräte sie nicht als Stromleitung. Ein Steinbohrer geht oft tiefer als 50 mm in die Wand, etwa bei langen Dübeln. Deshalb gehört zum Orten auch die Kenntnis der Installationszonen nach DIN 18015-3, in denen Leitungen verlaufen sollen, ohne dass die Norm dafür eine Gewähr gibt.
Findet ein Ortungsgerät auch Wasserleitungen?
Metallrohre ja, weil die Geräte Metall erfassen; das Bosch Truvo nennt 70 mm, das UniversalDetect 100 mm Tiefe für Metall. Wasser- und Heizungsrohre aus Kunststoff nennt Bosch bei diesen beiden Geräten nicht als erfassbar. Der Radar-Wallscanner D-tect 200 C findet laut Bosch dagegen auch leere und wasserführende Kunststoffrohre; er gehört zur Profi-Linie. Wer im Bad oder in der Küche bohrt, wo Leitungen in der Wand zu erwarten sind, fragt beim Vermieter oder der Hausverwaltung nach Plänen.
Braucht man ein Ortungsgerät zum Bohren?
Vorgeschrieben ist es für Privatleute nicht, empfohlen schon: Der Dübelhersteller fischer rät bei Gipskartonwänden ausdrücklich zum Ortungsgerät, weil dahinter oft Strom- und Wasserleitungen verlaufen. In Massivwänden helfen die Installationszonen nach DIN 18015-3 bei der Planung, sie geben aber keine Gewähr, dass die Leitungen dort auch liegen, besonders in älteren Gebäuden. Ein einfaches Gerät findet laut Bosch stromführende Leitungen bis 50 mm Tiefe. Trifft man trotzdem eine Leitung, ist die Reparatur Sache eines eingetragenen Elektrofachbetriebs, nicht des Mieters oder Heimwerkers.
