Rigips-Dübel: welcher Dübel in Gipskarton was trägt

Die neue Wohnung hat Trockenbauwände, und beim Klopfen klingt die Stelle für das Regal hohl. Einen reinen Spreizdübel wie den fischer S nennt der Hersteller für Gipskarton gar nicht. Welche Rigips-Dübel was tragen, steht in den Datenblättern von fischer, TOX und Würth.

Alle Lastwerte laut Hersteller für einlagige 12,5-mm-Gipskartonplatte, Stand 19.10.2026. Keine Eigenmessung, kein Test.

In einlagiger 12,5-mm-Platte tragen Rigips-Dübel 8 bis 30 kg je Dübel

Gipskarton ist eine dünne Platte mit Hohlraum dahinter. Halt entsteht nur in der Platte selbst oder durch ein Element, das sich hinten flächig abstützt. Entsprechend unterscheiden sich die Herstellerwerte nach Bauart, kaum nach Marke:

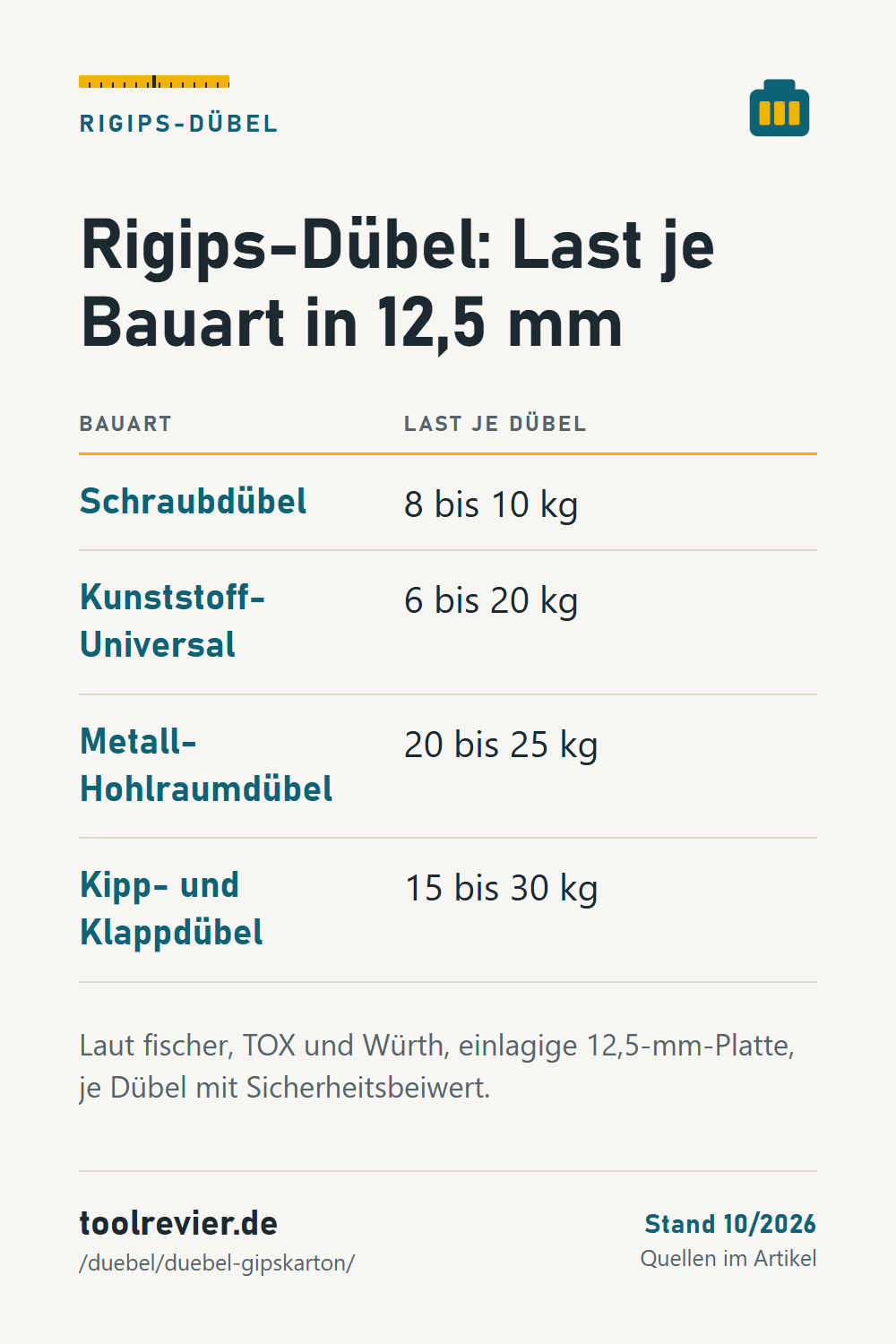

Bauart	Beispiele aus der Datenbank	Last je Dübel in 12,5 mm Gipskarton laut Hersteller
Gipskarton-Schraubdübel (ohne Vorbohren eingedreht)	fischer GK, fischer DuoBlade, TOX Spiral, TOX Spiral Plus, Würth SHARK AIR	8 bis 10 kg
Kunststoff-Universaldübel (knotet oder spreizt hinter der Platte)	TOX TRI, fischer DuoPower, fischer UX, Würth SHARK Pro, Würth SHARK TWIST	6 bis 20 kg
Metall-Hohlraumdübel (Hülse faltet sich hinter der Platte)	fischer HM, fischer DuoHM, TOX Acrobat, Würth W-HR	20 bis 25 kg
Kipp- und Klappdübel (Flügel legt sich hinter die Platte)	fischer DuoTec, fischer KD, TOX Spagat, TOX Spagat Plus	15 bis 30 kg

Die Hersteller rechnen dabei bereits mit Sicherheitsbeiwerten. TOX schränkt seine Werte auf tragfähigen Baustoff und vorwiegend ruhende Lasten ein, fischer und Würth geben je Größe an, mit welcher Schraube der Wert gilt. Ausführlich zu den Bauarten mit Hülse oder Flügel: Hohlraumdübel und Kippdübel.

Woran man Gipskarton erkennt und wie man bohrt

fischer nennt als erstes Merkmal die Klopfprobe: hohles Geräusch, die Wand wirkt wenig massiv. Das Bohrmehl ist weiß, fein und klebt am Bohrer. Gebohrt wird im Drehgang ohne Schlag, viele Gipskartondübel werden ganz ohne Vorbohren eingedreht.

Gipskarton (Rigips, Trockenbauwand)

So erkennt man sie

Klopfprobe: hohles Geräusch, die Wand wirkt wenig massiv (fischer)
Bohrmehl: weiß, fein und klebrig, es klebt am Bohrer; wenig Widerstand (fischer)
Hohlraum hinter der Platte (TOX)

Bohren: ohne Schlag, nur drehend — Schlag zerstört die Stege bzw. weitet das Loch
Bohrer: Bohrer nach Dübelangabe im Drehgang ohne Schlag (TOX: Drehbohren in Wandbauplatten); viele Gipskartondübel werden ohne Vorbohren eingedreht (z. B. fischer GK, DuoBlade, TOX Spiral, Würth SHARK AIR).
Typisch: Nichttragende Innenwände sowie Wand-, Dach- und Deckenverkleidungen (fischer); Ständer der Unterkonstruktion in der Regel alle 62,5 cm (TOX)
Dübel laut Hersteller geeignet: fischer DuoPower, fischer Universaldübel UX, fischer DuoTec, fischer Kipp- und Federklappdübel KD, fischer Gipskartondübel DuoBlade, fischer Gipskartondübel GK, fischer Hohlraum-Metalldübel HM, fischer Hohlraumdübel DuoHM, fischer DuoSeal, fischer Flüssigdübel Fill & Fix, TOX Allzweckdübel TRI, TOX Allzweckdübel Deco, TOX Allzweck-Rahmendübel Apollo, TOX Federklappdübel Spagat, TOX Hohlraumklappdübel Spagat Plus, TOX Metall-Hohlraumdübel Acrobat, TOX Gipskartondübel Spiral, TOX Gipskartondübel Spiral Plus, TOX 2K-Reparaturkleber Liquix SOS, Würth 2K-Allzweckdübel SHARK TWIST, Würth 2K-Allzweckdübel SHARK TWIST XL, Würth Kunststoff-Allzweckdübel SHARK Pro, Würth Kunststoff-Allzweckdübel SHARK mit Kragen, Würth Gipskartondübel SHARK AIR, Würth Metall-Hohlraumdübel W-MH/L, Würth Hohlraumdübel W-HR

Standardplatten (Typ A) meist 12,5 mm dick (fischer Montagelexikon Rigipsplatten). Hinter Gipskarton verlaufen oft Strom- und Wasserleitungen: fischer rät zum Ortungsgerät. Für schwere Lasten wie Küchenoberschränke rät fischer, einen Experten hinzuzuziehen; Konsollasten leichter Trennwände regelt DIN 18183-1 (TOX, Würth). Doppelt beplankte Platten tragen laut fischer mehr als einfach beplankte. Weitere Belege: fischer Gipskarton-Ratgeber (https://www.fischer.de/de-de/fischer-stories/stories/sicher-in-gipskartonplatten-befestigen), fischer TV-Ratgeber (https://www.fischer.de/de-de/fischer-stories/stories/tv-wandhalterung), TOX Dübelratgeber (https://www.tox.de/duebelratgeber).

Quelle: fischer Dübelratgeber: Das Wandmaterial erkennen, geprüft am 19.10.2026

Gipsfaser ist nicht dasselbe. Die Platte aus Gips und Papierfasern trägt deutlich mehr: fischer nennt für den DuoBlade 10 kg in Gipskarton, aber 34 kg in Gipsfaser 12,5 mm. Dafür muss man dort vorbohren, fischer empfiehlt für den DuoBlade 8 mm. Den fischer GK schließt fischer für Gipsfaser und für geflieste Gipskartonplatten ausdrücklich aus.

Zwei Platten tragen mehr als eine

Laut fischer tragen doppelt beplankte Wände mehr als einfach beplankte. Die Datenblätter zeigen, wie viel:

fischer DuoBlade: 9,5 mm 8 kg, 12,5 mm 10 kg, 2 × 12,5 mm 20 kg.
TOX Spiral Plus: 9,5 mm 7 kg, 12,5 mm 8 kg, 2 × 12,5 mm 15 kg.
TOX Spagat Plus: 12,5 mm 25 bis 30 kg, 2 × 12,5 mm 50 bis 55 kg je nach Größe.

Der Dübel-Finder fragt die Plattenstärke ab und blendet Dübel aus, deren Klemmbereich nicht passt.

Die Dübel aus der Datenbank im Überblick

Die Tabelle zeigt alle Dübel der Datenbank, für die ein Hersteller Gipskarton als Untergrund nennt, mit Bohrer, Schraube und Lastwert je Größe:

Dübel	Größe	Bohrer	Bohrtiefe	Schraube	Last laut Hersteller in Gipskarton (Rigips, Trockenbauwand)
fischer DuoPowerUniversaldübel	5×25	5 mm	35 mm	3–4 mm	12 kg
	6×30	6 mm	40 mm	4–5 mm	15 kg
	6×50	6 mm	60 mm	4–5 mm	15 kg
	8×40	8 mm	50 mm	4,5–6 mm	15 kg
	8×65	8 mm	75 mm	4,5–6 mm	k. A.
	10×50	10 mm	60 mm	6–8 mm	15 kg
	10×80	10 mm	100 mm	6–8 mm	k. A.
	12×60	12 mm	k. A.	8–10 mm	k. A.
	14×70	14 mm	90 mm	10–12 mm	k. A.
fischer Universaldübel UXUniversaldübel	5×30	5 mm	k. A.	3–4 mm	10 kg
	6×35	6 mm	k. A.	4–5 mm	10 kg
	6×50	6 mm	k. A.	4–5 mm	10 kg
	8×50	8 mm	k. A.	4,5–6 mm	10 kg
	10×60	10 mm	k. A.	6–8 mm	10 kg
	12×70	12 mm	k. A.	8–10 mm	k. A.
	14×75	14 mm	k. A.	10–12 mm	k. A.
fischer DuoTecKipp-/Klappdübel	DuoTec 10	10 mm	65 mm	4,5–5 mm	20 kg
fischer DuoTecKipp-/Klappdübel	DuoTec 12	12 mm	75 mm	5–6 mm	20 kg
fischer Kipp- und Federklappdübel KDKipp-/Klappdübel	KD 3	12 mm	k. A.	3 mm	15 kg
	KD 4	14 mm	k. A.	4 mm	15 kg
	KD 5	16 mm	k. A.	5 mm	15 kg
	KD 6	16 mm	k. A.	6 mm	15 kg
	KD 8	20 mm	k. A.	8 mm	18 kg
fischer Gipskartondübel DuoBladeGipskarton-Schraubdübel	DuoBlade	8 mm	50 mm	4–5 mm	10 kg
fischer Gipskartondübel GKGipskarton-Schraubdübel	GK	k. A.	k. A.	4–5 mm	8 kg
fischer Hohlraum-Metalldübel HMMetall-Hohlraumdübel	HM 4×32 S	8 mm	40 mm	4 mm	20 kg
	HM 4×45 S	8 mm	52 mm	4 mm	20 kg
	HM 4×60 S	8 mm	65 mm	4 mm	k. A.
	HM 5×37 S	10 mm	45 mm	5 mm	20 kg
	HM 5×52 S	10 mm	58 mm	5 mm	20 kg
	HM 5×65 S	10 mm	71 mm	5 mm	k. A.
	HM 6×37 S	12 mm	45 mm	6 mm	20 kg
	HM 6×52 S	12 mm	58 mm	6 mm	20 kg
	HM 6×65 S	12 mm	71 mm	6 mm	k. A.
	HM 6×80 S	12 mm	88 mm	6 mm	k. A.
	HM 8×54 SS	12 mm	60 mm	8 mm	20 kg
fischer Hohlraumdübel DuoHMMetall-Hohlraumdübel	DuoHM 5×55	10 mm	55 mm	5 mm, ab 55 mm lang	20 kg
fischer Hohlraumdübel DuoHMMetall-Hohlraumdübel	DuoHM 6×55	12 mm	55 mm	6 mm, ab 55 mm lang	20 kg
fischer DuoSealUniversaldübel	DuoSeal 6×38	6 mm	k. A.	4,5 mm	10 kg
fischer DuoSealUniversaldübel	DuoSeal 8×48	8 mm	53 mm	6 mm	10 kg
fischer Flüssigdübel Fill & FixInjektionsmörtel	Schraube 4 mm	10 mm	50 mm	4 mm	12 kg
	Schraube 5 mm	10 mm	50 mm	5 mm	12 kg
	Schraube 6 mm	10 mm	50 mm	6 mm	12 kg
TOX Allzweckdübel TRIUniversaldübel	TRI 5/31	5 mm	45 mm	3–4 mm	6 kg
	TRI 6/36	6 mm	50 mm	4–5 mm	10 kg
	TRI 6/51	6 mm	65 mm	4–5 mm	k. A.
	TRI 7/36	7 mm	50 mm	4,5–5 mm	10 kg
	TRI 8/51	8 mm	70 mm	5–6 mm	10 kg
	TRI 10/61	10 mm	85 mm	6–8 mm	k. A.
	TRI 12/71	12 mm	95 mm	8–10 mm	k. A.
	TRI 14/75	14 mm	100 mm	10–12 mm	k. A.
TOX Allzweckdübel DecoUniversaldübel	Deco 5/25	5 mm	35 mm	3–4 mm	k. A.
	Deco 6/28	6 mm	40 mm	3,5–5 mm	k. A.
	Deco 6/41	6 mm	50 mm	3,5–5 mm	10 kg
	Deco 8/49	8 mm	70 mm	4–6 mm	10 kg
	Deco 10/66	10 mm	80 mm	6–8 mm	k. A.
	Deco 12/76	12 mm	95 mm	8–10 mm	k. A.
TOX Allzweck-Rahmendübel ApolloRahmendübel	Apollo 6/50	6 mm	60 mm	4,5 mm	10 kg
	Apollo 6/70	6 mm	80 mm	4,5 mm	10 kg
	Apollo 8/60	8 mm	70 mm	6 mm	10 kg
	Apollo 8/80	8 mm	90 mm	6 mm	10 kg
	Apollo 8/100	8 mm	110 mm	6 mm	10 kg
	Apollo 8/120	8 mm	130 mm	6 mm	10 kg
	Apollo 8/140	8 mm	150 mm	6 mm	10 kg
	Apollo 10/100	10 mm	110 mm	7 mm	10 kg
	Apollo 10/120	10 mm	130 mm	7 mm	10 kg
	Apollo 10/140	10 mm	150 mm	7 mm	10 kg
	Apollo 10/160	10 mm	170 mm	7 mm	10 kg
TOX Federklappdübel SpagatKipp-/Klappdübel	Spagat M3	12 mm	k. A.	3 mm	20 kg
	Spagat M4	14 mm	k. A.	4 mm	20 kg
	Spagat M5	18 mm	k. A.	5 mm	20 kg
	Spagat M6	18 mm	k. A.	6 mm	20 kg
TOX Hohlraumklappdübel Spagat PlusKipp-/Klappdübel	Spagat Plus M5	13 mm	k. A.	5 mm	25 kg
	Spagat Plus M6	13 mm	k. A.	6 mm	30 kg
	Spagat Plus M8	18 mm	k. A.	8 mm	30 kg
TOX Metall-Hohlraumdübel AcrobatMetall-Hohlraumdübel	Acrobat M4/32	8 mm	k. A.	4 mm	k. A.
	Acrobat M4/38	8 mm	k. A.	4 mm	20 kg
	Acrobat M5/37	10 mm	k. A.	5 mm	20 kg
	Acrobat M5/52	10 mm	k. A.	5 mm	20 kg
	Acrobat M5/65	10 mm	k. A.	5 mm	k. A.
	Acrobat M6/37	12 mm	k. A.	6 mm	20 kg
	Acrobat M6/52	12 mm	k. A.	6 mm	20 kg
	Acrobat M6/65	12 mm	k. A.	6 mm	k. A.
	Acrobat M8/55	12 mm	k. A.	8 mm	25 kg
	Acrobat M8/68	12 mm	k. A.	8 mm	k. A.
	Acrobat M4/46	8 mm	k. A.	4 mm	k. A.
	Acrobat M4/54	8 mm	k. A.	4 mm	k. A.
	Acrobat M5/80	10 mm	k. A.	5 mm	k. A.
	Acrobat M6/80	12 mm	k. A.	6 mm	k. A.
	Acrobat M8/80	12 mm	k. A.	8 mm	k. A.
TOX Gipskartondübel SpiralGipskarton-Schraubdübel	Spiral	k. A.	k. A.	4,5 mm	8 kg
TOX Gipskartondübel Spiral PlusGipskarton-Schraubdübel	Spiral Plus 37	k. A.	k. A.	4,5 mm	8 kg
TOX 2K-Reparaturkleber Liquix SOSInjektionsmörtel	Kartusche 25 ml	k. A.	k. A.	k. A.	k. A.
Würth 2K-Allzweckdübel SHARK TWISTUniversaldübel	6×36	6 mm	45 mm	4–5 mm	10 kg
	8×46	8 mm	55 mm	5–6 mm	15 kg
	10×56	10 mm	65 mm	6–8 mm	20 kg
	12×66	12 mm	75 mm	8–10 mm	k. A.
	14×76	14 mm	85 mm	10–12 mm	k. A.
Würth 2K-Allzweckdübel SHARK TWIST XLUniversaldübel	6×50	6 mm	60 mm	4–5 mm	k. A.
	8×65	8 mm	75 mm	5–6 mm	k. A.
	10×80	10 mm	90 mm	6–8 mm	k. A.
Würth Kunststoff-Allzweckdübel SHARK ProUniversaldübel	5×28	5 mm	40 mm	3–4 mm	10 kg
	6×35	6 mm	45 mm	4–5 mm	10 kg
	8×46	8 mm	55 mm	4,5–6 mm	10 kg
	10×56	10 mm	65 mm	6–8 mm	10 kg
	12×66	12 mm	75 mm	8–10 mm	10 kg
	14×76	14 mm	85 mm	10–12 mm	10 kg
Würth Kunststoff-Allzweckdübel SHARK mit KragenUniversaldübel	5×32	5 mm	40 mm	3,5 mm	10 kg
	6×37	6 mm	45 mm	4,5 mm	10 kg
	7×37	7 mm	45 mm	5 mm	10 kg
	7×52	7 mm	60 mm	5 mm	10 kg
	8×52	8 mm	60 mm	6 mm	10 kg
	10×62	10 mm	70 mm	7 mm	10 kg
	12×72	12 mm	80 mm	8–10 mm	10 kg
	14×76	14 mm	85 mm	10–12 mm	10 kg
Würth Gipskartondübel SHARK AIRGipskarton-Schraubdübel	SHARK AIR 33	k. A.	k. A.	4,5 mm	10 kg
Würth Gipskartondübel SHARK AIRGipskarton-Schraubdübel	SHARK AIR 39	k. A.	k. A.	4,5 mm	10 kg
Würth Metall-Hohlraumdübel W-MH/LMetall-Hohlraumdübel	W-MH/L M4 8-15	8 mm	k. A.	4 mm	k. A.
	W-MH/L M4 8-20	8 mm	k. A.	4 mm	k. A.
	W-MH/L M4 18-28	8 mm	k. A.	4 mm	k. A.
	W-MH/L M4 32-38	8 mm	k. A.	4 mm	k. A.
	W-MH/L M5 5-13	10 mm	k. A.	5 mm	k. A.
	W-MH/L M5 5-16	10 mm	k. A.	5 mm	k. A.
	W-MH/L M5 16-32	10 mm	k. A.	5 mm	k. A.
	W-MH/L M5 32-45	10 mm	k. A.	5 mm	k. A.
	W-MH/L M6 5-13	12 mm	k. A.	6 mm	k. A.
	W-MH/L M6 5-16	12 mm	k. A.	6 mm	k. A.
	W-MH/L M6 16-32	12 mm	k. A.	6 mm	k. A.
	W-MH/L M6 32-45	12 mm	k. A.	6 mm	k. A.
Würth Hohlraumdübel W-HRMetall-Hohlraumdübel	W-HR 5	12 mm	k. A.	5 mm	20 kg
	W-HR 6	12 mm	k. A.	6 mm	20 kg
	W-HR 8	18 mm	k. A.	8 mm	20 kg

Werte aus den technischen Datenblättern der Hersteller (je Dübel im Dübel-Finder verlinkt). Lastwerte gelten nur für den genannten Untergrund in einwandfreiem Zustand; „k. A.“ heißt: Der Hersteller nennt keinen Wert.

Für Gipskarton-Schraubdübel steht beim Bohrer meist „k. A.“, weil sie ohne Vorbohren gesetzt werden. Bei Metall-Hohlraum- und Kippdübeln ist die Schraube metrisch (M4 bis M8), keine Holzschraube.

Schwere Dinge gehören an den Ständer oder zum Fachmann

Für schwere Lasten wie Küchenoberschränke rät fischer, einen Experten hinzuzuziehen; Konsollasten leichter Trennwände regelt laut TOX und Würth die DIN 18183-1. Die Ständer der Unterkonstruktion stehen laut TOX in der Regel alle 62,5 cm. Wo mehr als eine Platte tragen muss, steht unter Gipskarton und schwere Lasten, für Oberschränke unter Hängeschrank aufhängen.

Hinter Gipskarton verlaufen oft Strom- und Wasserleitungen, fischer rät zum Ortungsgerät. Wo Leitungen nach Norm liegen sollen:

Installationszonen nach DIN 18015-3: Wo Leitungen in der Wand liegen sollen · geprüft am 19.10.2026

Zone	Lage	Breite/Abstand	Quelle	Quelle
ZW-o	obere waagerechte Zone	15–45 cm unter der Deckenbekleidung	BauNetz Wissen nach DIN 18015-3:2016-09	baunetzwissen.de
ZW-m	mittlere waagerechte Zone (Räume mit Arbeitsflächen vor der Wand)	100–130 cm über dem Fußboden	BauNetz Wissen nach DIN 18015-3:2016-09	baunetzwissen.de
ZW-u	untere waagerechte Zone	15–45 cm über dem Fußboden	BauNetz Wissen nach DIN 18015-3:2016-09	baunetzwissen.de
ZW (alle)	waagerechte Zonen	max. 30 cm breit	de 21/2007 zu DIN 18015-3:2007-09	elektro.net
ZS-t	senkrecht neben Türen	10–30 cm neben der Rohbaukante	BauNetz Wissen nach DIN 18015-3:2016-09	baunetzwissen.de
ZS-f	senkrecht neben Fenstern	10–30 cm neben der Rohbaukante	BauNetz Wissen nach DIN 18015-3:2016-09	baunetzwissen.de
ZS-e	senkrecht an Wandecken	10–30 cm neben der Rohbauecke	BauNetz Wissen nach DIN 18015-3:2016-09	baunetzwissen.de
ZS (alle)	senkrechte Zonen	max. 20 cm breit	de 21/2007 zu DIN 18015-3:2007-09	elektro.net
ZD-r	auf der Decke im Raum	max. 30 cm breit, mind. 20 cm Wandabstand	BauNetz Wissen nach DIN 18015-3:2016-09	baunetzwissen.de
ZD-t	auf der Decke im Türdurchgang	max. 30 cm breit, mind. 15 cm Wandabstand	BauNetz Wissen nach DIN 18015-3:2016-09	baunetzwissen.de
AZW-o / AZW-u	außen, waagerecht oben/unten	20–40 cm unter der Innendecke / über dem Fußboden	BauNetz Wissen nach DIN 18015-3:2016-09	baunetzwissen.de
AZS-t / AZS-f	außen, senkrecht an Türen/Fenstern	10–30 cm neben der Rohbaukante	BauNetz Wissen nach DIN 18015-3:2016-09	baunetzwissen.de
AZS-w	außen, senkrecht an Wandkanten	50–70 cm neben der Rohbaukante	BauNetz Wissen nach DIN 18015-3:2016-09	baunetzwissen.de
Vorzugshöhe	Schalter / Steckdose unten / über Arbeitsflächen	105 cm / 30 cm / 115 cm über fertigem Fußboden	BauNetz Wissen; de 21/2007 (115 cm)	baunetzwissen.de

Maße nach DIN 18015-3 für Anlagen, die nach dieser Norm geplant und errichtet wurden – keine Gewähr für Altbauten oder nicht normgerechte Installationen. Den Normtext selbst (DIN Media, kostenpflichtig) haben wir nicht eingesehen; Maße aus Fachbeiträgen, die die Norm wiedergeben. Abruf 19.10.2026.

DIN 18015-3:2016-09 — Die Norm DIN 18015-3 (aktuelle Ausgabe 2016-09) gilt für unsichtbar verlegte elektrische Leitungen sowie Anschlüsse, Schalter und Steckdosen in Anlagen, die nach der Normenreihe DIN 18015 geplant und errichtet werden. Zweck ist, Leitungen auf festgelegte Zonen zu beschränken, damit sie bei späteren Arbeiten an Wänden, Decken und Böden möglichst nicht beschädigt werden. dinmedia.de
keine Gewähr im Bestand — Eine Gewähr, dass Leitungen in einer bestimmten Wand tatsächlich in diesen Zonen liegen, gibt die Norm nicht, denn sie gilt nur für Anlagen, die danach geplant und errichtet wurden. Die älteste bei DIN Media gelistete Ausgabe der DIN 18015-3 stammt von 1982-06 (zurückgezogen); über ältere oder nicht normgerecht ausgeführte Installationen trifft die Norm keine Aussage. dinmedia.de
ZW-o 15–45 cm unter Decke · ZW-u 15–45 cm über Boden · ZW-m 100–130 cm — Waagerechte Installationszonen nach DIN 18015-3:2016-09: ZW-o liegt 15 bis 45 cm unter der Deckenbekleidung, ZW-u 15 bis 45 cm über dem Fußboden, ZW-m 100 bis 130 cm über dem Fußboden. baunetzwissen.de
ZS-t / ZS-f / ZS-e 10–30 cm — Senkrechte Installationszonen nach DIN 18015-3:2016-09: ZS-t an Türen, ZS-f an Fenstern und ZS-e an Wandecken liegen jeweils im Bereich von 10 bis 30 cm neben der Rohbaukante bzw. Rohbauecke. baunetzwissen.de
max. 30 cm waagerecht, max. 20 cm senkrecht — Waagerechte Installationszonen sind höchstens 30 cm breit, senkrechte höchstens 20 cm; die mittlere waagerechte Zone ZW-m ist für Räume mit Arbeitsflächen vor den Wänden vorgesehen, etwa Küchen (Fachbeitrag in „de – Das Elektrohandwerk“ 21/2007 zur Ausgabe DIN 18015-3:2007-09). elektro.net
Stichleitung senkrecht zur Dose — Schalter, Steckdosen oder Auslässe, die nicht in einer Installationszone sitzen, müssen nach DIN 18015-3 mit einer senkrechten Stichleitung aus der nächstgelegenen waagerechten Zone versorgt werden. baunetzwissen.de
Schalter 105 cm · Steckdose unten 30 cm — Vorzugshöhen für Schalter und Steckdosen nach DIN 18015-3: im mittleren Bereich 105 cm über dem fertigen Fußboden (in Küchen und Hausarbeitsräumen sind Abweichungen möglich), im unteren Bereich 30 cm über dem fertigen Fußboden. baunetzwissen.de
über Arbeitsflächen 115 cm — Schalter und Steckdosen über Arbeitsflächen sollen laut Fachbeitrag zur DIN 18015-3 etwa 115 cm über dem fertigen Fußboden liegen; bei individuell geplanten Küchen sind andere Höhen möglich. elektro.net
ZD-r 20–50 cm · ZD-t 15–45 cm von der Wand — Für Leitungen auf der Decke legt die Norm eine Zone ZD-r im Raum fest (höchstens 30 cm breit, mindestens 20 cm Abstand zur Wand) und eine Zone ZD-t im Türdurchgang (höchstens 30 cm breit, mindestens 15 cm Wandabstand). baunetzwissen.de
Außenzonen seit Ausgabe 2016-09 — Die Ausgabe DIN 18015-3:2016-09 ersetzt die Ausgabe 2007-09 und legt erstmals Installationszonen für die Außenseiten von Außenwänden fest (z. B. AZW-o 20 bis 40 cm unter der Innendecke, AZS-w 50 bis 70 cm neben der Rohbaukante). dinmedia.de

Die Fallstricke

Der Akkuschrauber dreht durch. Gipskarton-Schraubdübel bündig setzen und das Eindrehmoment am Akkuschrauber begrenzen, so steht es bei fischer für den GK.
Die Schraube ist zu lang oder zu kurz. Bei Plattenbaustoffen darf der gewindelose Teil der Schraube laut fischer nicht länger sein als das Anbauteil. Mehr dazu unter Schraube zum Dübel.
Zu wenig Platz hinter der Platte. Kippdübel brauchen Hohlraumtiefe, beim fischer KD 5 und KD 6 sind es laut fischer 70 mm. Vorher prüfen, wie tief der Hohlraum ist.
Gesamtgewicht statt Last je Dübel. Ein Regal mit 20 kg Büchern an zwei Dübeln sind 10 kg je Dübel, bei Hängeschränken ziehen die oberen stärker.

Was praktisch hilft

Klopfen und Probebohren. Hohl, weißes klebriges Mehl, kaum Widerstand: Gipskarton.
Gewicht durch Dübelzahl teilen. Den Wert mit der Tabelle vergleichen, mit Inhalt gerechnet.
Bauart nach Last wählen. Bis 8 kg reicht laut Datenblatt ein Schraubdübel, darüber Kipp- oder Metall-Hohlraumdübel.
Leitungen prüfen. Ortungsgerät oder Leitungssucher, dazu die Installationszonen.
Für Leichtes ohne Bohren prüfen. Was Klebelösungen laut Hersteller tragen: Kleben statt Bohren.

Was ich noch nicht weiß

Werte für 15-mm- und Feuerschutzplatten. Die Datenblätter nennen fast nur 9,5 mm, 12,5 mm und 2 × 12,5 mm.
Wie viel ein Ständer trägt. Für Schrauben direkt in Metallständer habe ich keine Herstellerlast gefunden.
Die DIN 18183-1 im Wortlaut. Der Normtext ist kostenpflichtig; die Seite stützt sich nur auf die Hinweise von TOX und Würth.

Häufige Fragen

Welcher Dübel für Rigips?

Das hängt vom Gewicht je Dübel ab. Für leichte Dinge bis etwa 8 kg je Dübel nennen fischer, TOX und Würth Gipskarton-Schraubdübel, die ohne Vorbohren eingedreht werden: fischer GK 8 kg, fischer DuoBlade 10 kg, TOX Spiral 8 kg, Würth SHARK AIR 10 kg, jeweils in einlagiger 12,5-mm-Platte. Darüber kommen Dübel, die sich hinter der Platte abstützen: Metall-Hohlraumdübel wie fischer HM mit 20 kg oder Kippdübel wie TOX Spagat Plus mit 25 bis 30 kg. Das sind Herstellerwerte je Dübel mit Sicherheitsbeiwert. Für Küchenoberschränke rät fischer, einen Experten hinzuzuziehen.

Wie viel kg hält ein Rigipsdübel?

Laut Herstellerdatenblatt zwischen 6 und 30 kg je Dübel in einlagiger 12,5-mm-Gipskartonplatte, je nach Bauart. Am wenigsten tragen kleine Universaldübel und Schraubdübel: TOX TRI ab 6 kg, fischer GK 8 kg. Am meisten tragen Kippdübel: TOX Spagat Plus 25 bis 30 kg, fischer DuoTec 20 kg. In doppelt beplankter Wand (2 × 12,5 mm) nennt TOX für den Spagat Plus 50 bis 55 kg. Die Werte gelten für den genannten Untergrund, vorwiegend ruhende Last und die Schraube laut Datenblatt. Wer mehrere Dübel setzt, teilt das Gesamtgewicht durch die Zahl der Dübel und vergleicht dann.

Kann man in Rigips normale Dübel nehmen?

Einen reinen Spreizdübel für Vollbaustoffe nicht: Er braucht eine Lochwand, gegen die er sich spreizen kann, und Gipskarton ist nur 12,5 mm dick. Anders bei Universaldübeln, die der Hersteller ausdrücklich für Gipskarton angibt; sie knoten oder spreizen sich hinter der Platte. fischer nennt für den DuoPower in 12,5-mm-Gipskarton 12 bis 15 kg, TOX für den TRI 6 bis 10 kg, Würth für den SHARK Pro 10 kg. Für den fischer-Spreizdübel S listet die Datenbank Gipskarton gar nicht als Untergrund. Maßgeblich ist, ob das Datenblatt Gipskarton nennt.

Was hält in Rigips am meisten?

Unter den Dübeln der Datenbank tragen Kippdübel am meisten: TOX nennt für den Spagat Plus M6 und M8 je 30 kg in einlagiger 12,5-mm-Gipskartonplatte und 55 kg in 2 × 12,5 mm. Metall-Hohlraumdübel liegen bei 20 bis 25 kg. Mehr als das trägt die Platte allein laut Datenblatt nicht. Für schwere Lasten rät fischer, einen Experten hinzuzuziehen, weil dann Unterkonstruktion oder Tragständer gefragt sind; Konsollasten leichter Trennwände regelt laut TOX die DIN 18183-1. Die Ständer stehen laut TOX meist alle 62,5 cm.

Weiterlesen

Dübel-Finder — Wand, Gewicht und Plattenstärke eingeben
Hohlraumdübel — Metallhülsen nach Plattendicke
Kippdübel — Flügel hinter der Platte, Hohlraumtiefe
Gipskartondübel aus Metall — Schraubdübel aus Zinkdruckguss
fischer DuoTec — Kippdübel aus Kunststoff
Rigips spachteln — Löcher beim Auszug schließen
So arbeite ich — woher die Lastwerte stammen, alle Werkzeuge unter Werkzeuge

Pin-Tabelle: Rigips-Dübel in 12,5 mm – Schraubdübel 8–10 kg, Universal 6–20 kg, Metall-Hohlraum 20–25 kg, Kipp- und Klappdübel 15–30 kg. — Zum Merken Auf Pinterest merken

Geprüft von Bianca · Zuletzt aktualisiert am 27.10.2026 · Regeln geprüft am 27.10.2026

Bianca betreibt toolrevier.de allein. Sie vergleicht Angaben von Herstellern, Akku-Allianzen und Dübel-Datenblättern sowie Gesetze und Urteile zum Bohren in der Mietwohnung — Geräte testet sie nicht selbst.

Rigips-Dübel: welcher Dübel in Gipskarton hält, wie viel er laut Hersteller trägt und wann die Platte nicht mehr reicht
