Der neue Fernseher ist flacher als der alte, der Standfuß nimmt trotzdem das halbe Sideboard ein, und an der Wand darüber wäre Platz. Ob die Wand ihn trägt, hängt weniger von der Bildschirmdiagonale ab als von drei Dingen: dem Gewicht mit Halterung, der Wandart und der Frage, ob der Fernseher starr hängt oder auf einem Schwenkarm.
Alle Werte laut Hersteller, Stand 19.10.2026 bzw. Abruf 27.10.2026. Keine Eigenmessung, kein Test.
Zuerst zählt das Gewicht je Dübel, nicht das Gewicht des Fernsehers
Das Gewicht des Geräts ohne Standfuß steht im Datenblatt des Fernsehers, das der Halterung in deren Anleitung. Beides zusammen verteilt sich auf die Dübel. Der Dübel-Finder rechnet vereinfacht: Gewicht geteilt durch Befestigungspunkte. Ein Beispiel mit angenommenen Werten: Fernseher und Halterung wiegen zusammen 20 kg, die Halterung hat 4 Löcher, das ergibt 5 kg je Dübel. Bei einer Halterung mit Abstand zur Wand ziehen die oberen Dübel stärker als die unteren; der Finder weist darauf hin, dass diese Rechnung den Hebel nicht abbildet.
Wand erkennen: Bohrmehl, Widerstand, Klopfprobe
Womit gerechnet wird
- Last je Punkt = Gewicht ÷ Befestigungspunkte. Das ist eine Vereinfachung: Bei Hängeschränken und Regalen ziehen die oberen Dübel stärker als die unteren, bei Konsolen wirkt ein Hebel. Für solche Fälle das Datenblatt des Dübels und der Halterung lesen.
- Dübel und Lastwerte stammen aus den technischen Datenblättern der Hersteller (je Ergebnis verlinkt). Gezeigt wird ein Lastwert nur, wenn der Hersteller ihn für genau diesen Untergrund nennt; die Hersteller rechnen dabei bereits mit Sicherheitsbeiwerten. Stand: 19.10.2026.
- Schraube: Durchmesser laut Datenblatt. Länge laut Datenblatt, sonst mit der Faustformel dieser Seite: Schraubenlänge mindestens Dübellänge + Dicke des Anbauteils + einmal der Schraubendurchmesser, damit die Schraube durch den Dübel hindurchragt und ihn ganz spreizt. Gilt nur für Spreiz- und Universaldübel in Vollbaustoffen, wenn das Datenblatt keine Länge nennt. (Annahme, im Feld „Dicke des Anbauteils“ änderbar).
- Ohne Bohren: Lösungen aus der Ohne-Bohren-Datenbank, deren Herstellerlast mindestens die Last je Punkt erreicht und deren Hersteller die gewählte Oberfläche zulässt. Die Herstellerangaben gelten für saubere, glatte, tragfähige Flächen.
- Leitungen: Der Finder kennt die Wand nicht. Die Installationszonen nach DIN 18015-3 zeigen, wo Leitungen liegen sollen — in Altbauten ist das keine Gewähr. Strom, Gas, Statik, tragende Wände: Fachbetrieb.

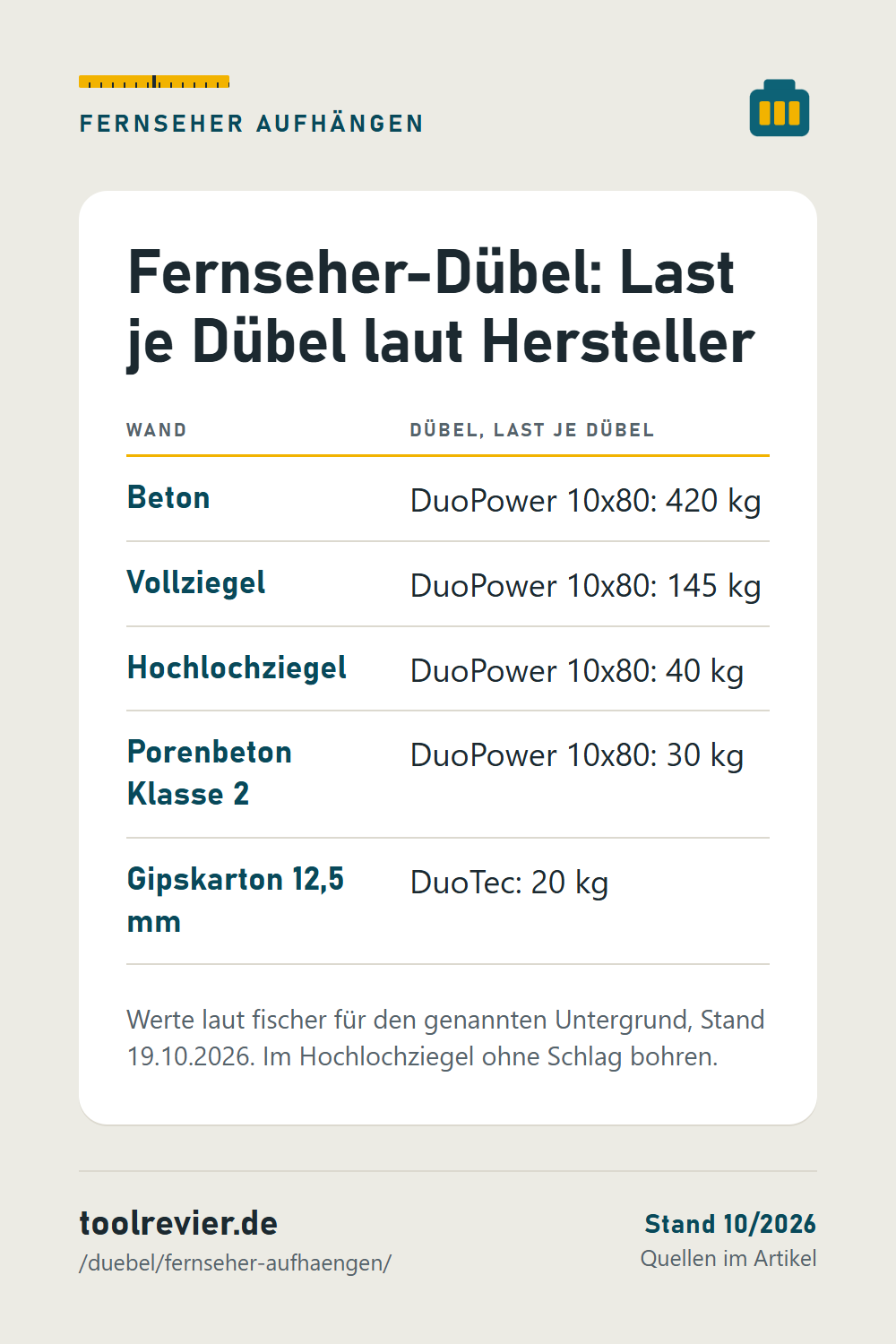

Welcher Dübel laut fischer in welche Wand gehört
fischer nennt in seinem Ratgeber zur TV-Montage je Wandart einen Dübel. Die Lasten dazu stehen in der Datenbank:
| Wand | Dübel laut fischer-Ratgeber | Last je Dübel laut Hersteller | Bohren |
|---|---|---|---|
| Beton | – (Universaldübel, z. B. DuoPower) | DuoPower 10×80: 420 kg | mit Schlag |
| Vollziegel | – (Universaldübel) | DuoPower 10×80: 145 kg | mit Schlag |
| Hochlochziegel | DuoPower 10×80 | 40 kg | ohne Schlag |
| Porenbeton (Klasse 2) | HybridPower (nicht in der Datenbank) | DuoPower 10×80: 30 kg | ohne Schlag, Loch gründlich reinigen |
| Gipskarton 12,5 mm | DuoTec | DuoTec 10 und 12: je 20 kg | ohne Schlag |
Im Hochlochziegel liegen andere Dübel höher: Würth nennt für den SHARK TWIST XL 10×80 rechnerisch 71 kg, TOX für den Bizeps 12/90 85 kg. Wie man die Wand erkennt, beschreibt der Kasten:
Hochlochziegel (Lochziegel)
So erkennt man sie
- Bohrmehl: rot (Würth) bzw. hellrot bis orange (TOX)
- Widerstand beim Bohren: ruckartiger Bohrfortschritt, der Bohrer taucht plötzlich tiefer (Würth); der Widerstand wird ab einer gewissen Tiefe plötzlich geringer (fischer)
- Hohlräume beim Bohren spürbar (TOX)
- Bohren
- ohne Schlag, nur drehend — Schlag zerstört die Stege bzw. weitet das Loch
- Bohrer
- Steinbohrer im Drehgang ohne Schlag (fischer, TOX, Würth). Würth empfiehlt zur Bestimmung eine vorsichtige Testbohrung mit Bohrer über 18 mm im Drehgang, um die Kammern zu sehen.
- Typisch
- Wandbaustoff im Wohnungsbau, tragende und nicht tragende Wände (fischer Montagelexikon Hochlochziegel)
- Dübel laut Hersteller geeignet
- fischer DuoPower, fischer Universaldübel UX, fischer Spreizdübel SX Plus, fischer Langschaftdübel SXRL, fischer DuoSeal, fischer Flüssigdübel Fill & Fix, TOX Allzweckdübel TRI, TOX Allzweckdübel Deco, TOX Parallel-Spreizdübel Bizeps, TOX Allzweck-Spreizdübel Altbaujoker, TOX Allzweck-Rahmendübel Tetrafix XL, TOX Allzweck-Rahmendübel Apollo, TOX 2K-Reparaturkleber Liquix SOS, Würth 2K-Allzweckdübel SHARK TWIST, Würth 2K-Allzweckdübel SHARK TWIST XL, Würth Kunststoff-Allzweckdübel SHARK Pro, Würth Kunststoff-Allzweckdübel SHARK mit Kragen, Würth Kunststoff-Rahmendübel SHARK UR (Senkkopfschraube, Stahl verzinkt)
Schlagbohren kann laut fischer die dünnen Stege zerstören und die Tragfähigkeit drastisch senken. Der fischer-Spreizdübel S ist für Hochlochziegel nicht geeignet. Poroton zählt laut TOX zu den Lochsteinen mit porigem Gefüge. Widerspruch: Der fischer-Ratgeber „Das Wandmaterial erkennen“ empfiehlt die Probebohrung mit Schlagfunktion, Würth eine Testbohrung im Drehgang ohne Schlag. Weitere Belege: fischer Montagelexikon (https://www.fischer.de/de-de/service/ratgeber/montagelexikon/hochlochziegel), fischer Material-Ratgeber Hochziegel und Lochstein (https://www.fischer.de/de-de/service/ratgeber/duebelratgeber/duebel-material/hochziegel-und-lochstein), TOX Dübelratgeber (https://www.tox.de/duebelratgeber).
Quelle: Würth: Befestigung im Mauerwerk (Probebohrung und Grobbestimmung des Untergrundes), geprüft am 19.10.2026
Ein Schwenkarm ist für die Wand eine andere Last als eine starre Halterung
fischer schreibt: Gerade bei schwenkbaren TV-Halterungen entstehen zusätzliche Hebelkräfte; an Gipskarton braucht es dann genügend Befestigungspunkte. Knauf unterscheidet für Trockenbauwände ausdrücklich: Ein starr befestigter Fernseher ist eine ruhende Last, ein schwenkbar befestigter Fernseher eine dynamische Last, weil sich die Belastung ständig ändert. Für dynamische Lasten sind laut Knauf Traversen in der Wand erforderlich, also tragende Einlagen hinter der Beplankung.
An der Rigipswand begrenzt die Wand, nicht nur der Dübel
Wie viel Konsollast je Meter Wandlänge eine Metallständerwand nach DIN 18183 aufnehmen darf, hängt laut Knauf und Rigips von der Plattendicke und vom Abstand der Last zur Wand ab. Die Werte mit Quelle und Datum:
Lasten an Trockenbauwänden und Gipskartondecken: Konsollasten nach DIN 18183 und Herstellerangaben · geprüft am 27.10.2026
- DIN 18183-1:2018-05 (aktuell) — Die Norm DIN 18183-1:2018-05 legt für nichttragende Trennwände und Vorsatzschalen aus Gipsplatten mit Metallunterkonstruktion fest, unter welchen Bedingungen die Anforderungen der DIN 4103-1 als erfüllt gelten. Sie ersetzt die Ausgabe 2009-05; der Abschnitt zu Konsollasten (4.6) wurde erweitert (Normkurzbeschreibung DIN Media). dinmedia.de
- 0,4 kN/m ab 12,5 mm · 0,7 kN/m ab 18 mm (Knauf) — Knauf gibt an: Nach DIN 18183 dürfen Metallständerwände und freistehende Vorsatzschalen an beliebiger Stelle mit Konsollasten bis 0,4 kN/m (40 kg je Meter Wandlänge) belastet werden, wenn die Beplankung mindestens 12,5 mm Knauf Platten dick ist; bis 0,7 kN/m (70 kg/m) bei mindestens 18 mm Knauf Platten oder 15 mm Diamant (Herstellerangabe Knauf). media.knauf.com
- Exzentrizität max. 300 mm — Die zulässigen Konsollasten beziehen sich laut Knauf entsprechend DIN 18183 bzw. DIN 4103-1 auf eine Exzentrizität von höchstens 300 mm (Abstand der Lastresultierenden zur Wand); bei größerer Exzentrizität sinkt die zulässige Last. Für Hängeschränke nennt Knauf das zulässige Schrankgewicht nach Schrankbreite und -tiefe in Tabellen (Herstellerangabe Knauf). media.knauf.com
- Abstand ≥ 75 mm (DIN) · ≥ 250 mm empfohlen · mind. 2 Dübel — Als Befestigungsabstand der Dübel oder Schrauben nennt Knauf gemäß DIN 18183-1 mindestens 75 mm, für die volle Tragfähigkeit empfiehlt Knauf mindestens 250 mm. In den Bemessungsbeispielen sind stets mindestens zwei Dübel oder Schrauben vorgesehen (Herstellerangabe Knauf). media.knauf.com
- über 0,7 kN/m oder schwenkbar: Traverse — Höhere Konsollasten bis 1,0 bzw. 1,5 kN/m sind laut Knauf nur mit Traversen in der Wand möglich. Dynamische Lasten wie schwenkbare Fernsehhalter, Handläufe, Klappsitze und Klappgriffe brauchen ebenfalls Traversen; starr befestigte Fernseher, Handtuchhalter, Schränke, Regale und Boiler gelten als ruhende Lasten (Herstellerangabe Knauf). media.knauf.com
- Rigips: 0,4 / 0,7 kN/m · Abstand 150 mm bei 12,5 mm — Rigips nennt für Montagewände nach DIN 18183 Konsollasten bis 0,4 kN/m bei einer Beplankung unter 18 mm und bis 0,7 kN/m ab 18 mm; schwerere Lasten gehören an Tragständer oder Traversen. Bei 12,5 mm Beplankung sollen zwei Befestigungspunkte laut Rigips mindestens 150 mm auseinanderliegen, ab 20 mm mindestens 75 mm, sonst gilt nur die halbe Traglast je Dübel (Herstellerangabe Rigips). rigips.de
- Decke: 6 kg je Punkt (Platte) · 10 kg (Profil) · 15 kg/m² — An abgehängten Knauf Plattendecken ohne Brandschutz dürfen je Befestigungspunkt höchstens 6 kg in der Beplankung oder 10 kg an der Unterkonstruktion hängen und insgesamt höchstens 15 kg je Quadratmeter Deckenfläche; bei Brandschutzdecken sind es 0,5 kg je Punkt in der Beplankung und 6 kg/m² (Herstellerangabe Knauf). media.knauf.com
- Akustikdecke: 0,5 kg je Punkt · schwer: an die Rohdecke — Bei abgehängten Akustik-Plattendecken (Knauf D12) nennt Knauf für die Befestigung in der Beplankung nur 0,5 kg je Punkt. Schwerere Lasten müssen laut Knauf direkt an der Rohdecke oder an einer Hilfskonstruktion wie Traversen befestigt werden (Herstellerangabe Knauf). media.knauf.com
- 6 kg → Radius 35,5 cm (Knauf, 15 kg/m²) — Zwischen zwei Lasten an der Decke verlangt Knauf einen Mindestabstand aus der Summe beider Einzugsradien. Bei 15 kg/m² Zusatzlast nennt Knauf zum Beispiel 46 cm Radius für 10 kg, 35,5 cm für 6 kg, 25 cm für 3 kg und 15 cm für 1 kg (Herstellerangabe Knauf). media.knauf.com
Der einzelne Dübel muss seine Last zusätzlich tragen: Knauf nennt für seinen Hohlraumdübel Hartmut mit M5-Schraube 20 kg in einer 12,5-mm-Bauplatte und 45 kg in 2 × 12,5 mm. Mehr dazu bei schweren Lasten in Gipskarton.
| Dübel | Größe | Bohrer | Bohrtiefe | Schraube | Last laut Hersteller in Gipskarton (Rigips, Trockenbauwand) |
|---|---|---|---|---|---|
| fischer DuoTecKipp-/Klappdübel | DuoTec 10 | 10 mm | 65 mm | 4,5–5 mm | 20 kg |
| DuoTec 12 | 12 mm | 75 mm | 5–6 mm | 20 kg | |
| fischer Kipp- und Federklappdübel KDKipp-/Klappdübel | KD 3 | 12 mm | k. A. | 3 mm | 15 kg |
| KD 4 | 14 mm | k. A. | 4 mm | 15 kg | |
| KD 5 | 16 mm | k. A. | 5 mm | 15 kg | |
| KD 6 | 16 mm | k. A. | 6 mm | 15 kg | |
| KD 8 | 20 mm | k. A. | 8 mm | 18 kg | |
| TOX Federklappdübel SpagatKipp-/Klappdübel | Spagat M3 | 12 mm | k. A. | 3 mm | 20 kg |
| Spagat M4 | 14 mm | k. A. | 4 mm | 20 kg | |
| Spagat M5 | 18 mm | k. A. | 5 mm | 20 kg | |
| Spagat M6 | 18 mm | k. A. | 6 mm | 20 kg | |
| TOX Hohlraumklappdübel Spagat PlusKipp-/Klappdübel | Spagat Plus M5 | 13 mm | k. A. | 5 mm | 25 kg |
| Spagat Plus M6 | 13 mm | k. A. | 6 mm | 30 kg | |
| Spagat Plus M8 | 18 mm | k. A. | 8 mm | 30 kg |
Werte aus den technischen Datenblättern der Hersteller (je Dübel im Dübel-Finder verlinkt). Lastwerte gelten nur für den genannten Untergrund in einwandfreiem Zustand; „k. A.“ heißt: Der Hersteller nennt keinen Wert.
Hinter dem Fernseher liegen oft Leitungen
Sitzt unter dem Fernseher eine Steckdose, kann von dort eine Leitung senkrecht nach oben laufen: Auslässe außerhalb der Zonen werden nach DIN 18015-3 mit einer senkrechten Stichleitung aus der nächsten waagerechten Zone versorgt. Die Installationszonen nach DIN 18015-3 zeigen, wo Leitungen liegen sollen; in der Ecke ist das die senkrechte Zone 10 bis 30 cm neben der Rohbauecke. Eine Gewähr für die eigene Wand gibt die Norm nicht.
Installationszonen nach DIN 18015-3: Wo Leitungen in der Wand liegen sollen · geprüft am 19.10.2026
- DIN 18015-3:2016-09 — Die Norm DIN 18015-3 (aktuelle Ausgabe 2016-09) gilt für unsichtbar verlegte elektrische Leitungen sowie Anschlüsse, Schalter und Steckdosen in Anlagen, die nach der Normenreihe DIN 18015 geplant und errichtet werden. Zweck ist, Leitungen auf festgelegte Zonen zu beschränken, damit sie bei späteren Arbeiten an Wänden, Decken und Böden möglichst nicht beschädigt werden. dinmedia.de
- keine Gewähr im Bestand — Eine Gewähr, dass Leitungen in einer bestimmten Wand tatsächlich in diesen Zonen liegen, gibt die Norm nicht, denn sie gilt nur für Anlagen, die danach geplant und errichtet wurden. Die älteste bei DIN Media gelistete Ausgabe der DIN 18015-3 stammt von 1982-06 (zurückgezogen); über ältere oder nicht normgerecht ausgeführte Installationen trifft die Norm keine Aussage. dinmedia.de
- ZW-o 15–45 cm unter Decke · ZW-u 15–45 cm über Boden · ZW-m 100–130 cm — Waagerechte Installationszonen nach DIN 18015-3:2016-09: ZW-o liegt 15 bis 45 cm unter der Deckenbekleidung, ZW-u 15 bis 45 cm über dem Fußboden, ZW-m 100 bis 130 cm über dem Fußboden. baunetzwissen.de
- ZS-t / ZS-f / ZS-e 10–30 cm — Senkrechte Installationszonen nach DIN 18015-3:2016-09: ZS-t an Türen, ZS-f an Fenstern und ZS-e an Wandecken liegen jeweils im Bereich von 10 bis 30 cm neben der Rohbaukante bzw. Rohbauecke. baunetzwissen.de
- max. 30 cm waagerecht, max. 20 cm senkrecht — Waagerechte Installationszonen sind höchstens 30 cm breit, senkrechte höchstens 20 cm; die mittlere waagerechte Zone ZW-m ist für Räume mit Arbeitsflächen vor den Wänden vorgesehen, etwa Küchen (Fachbeitrag in „de – Das Elektrohandwerk“ 21/2007 zur Ausgabe DIN 18015-3:2007-09). elektro.net
- Stichleitung senkrecht zur Dose — Schalter, Steckdosen oder Auslässe, die nicht in einer Installationszone sitzen, müssen nach DIN 18015-3 mit einer senkrechten Stichleitung aus der nächstgelegenen waagerechten Zone versorgt werden. baunetzwissen.de
- Schalter 105 cm · Steckdose unten 30 cm — Vorzugshöhen für Schalter und Steckdosen nach DIN 18015-3: im mittleren Bereich 105 cm über dem fertigen Fußboden (in Küchen und Hausarbeitsräumen sind Abweichungen möglich), im unteren Bereich 30 cm über dem fertigen Fußboden. baunetzwissen.de
- über Arbeitsflächen 115 cm — Schalter und Steckdosen über Arbeitsflächen sollen laut Fachbeitrag zur DIN 18015-3 etwa 115 cm über dem fertigen Fußboden liegen; bei individuell geplanten Küchen sind andere Höhen möglich. elektro.net
- ZD-r 20–50 cm · ZD-t 15–45 cm von der Wand — Für Leitungen auf der Decke legt die Norm eine Zone ZD-r im Raum fest (höchstens 30 cm breit, mindestens 20 cm Abstand zur Wand) und eine Zone ZD-t im Türdurchgang (höchstens 30 cm breit, mindestens 15 cm Wandabstand). baunetzwissen.de
- Außenzonen seit Ausgabe 2016-09 — Die Ausgabe DIN 18015-3:2016-09 ersetzt die Ausgabe 2007-09 und legt erstmals Installationszonen für die Außenseiten von Außenwänden fest (z. B. AZW-o 20 bis 40 cm unter der Innendecke, AZS-w 50 bis 70 cm neben der Rohbaukante). dinmedia.de
Eine neue Steckdose hinter dem Fernseher ist eine Arbeit an der Elektroinstallation und Sache eines eingetragenen Fachbetriebs; Hintergründe bei Installationszonen und Leitungen in der Wand finden.
In der Mietwohnung zählt das übliche Maß
Das Amtsgericht Dortmund (26.08.2014, 425 C 2787/14) zählt Dübel für übliche Ausstattung zum vertragsgemäßen Gebrauch, die Grenze ist das verkehrsübliche Maß. Was das für den eigenen Mietvertrag heißt, steht im Kasten; eine Beratung ersetzt er nicht.
Bohren in der Mietwohnung: Dübellöcher, Fliesen, Klauseln im Mietvertrag · geprüft am 19.10.2026
- Gebrauchsgewährung durch den Vermieter — Der Vermieter muss dem Mieter die Wohnung während der Mietzeit zum Gebrauch überlassen und sie in einem Zustand halten, der für den vertragsgemäßen Gebrauch geeignet ist (§ 535 Abs. 1 BGB). gesetze-im-internet.de
- vertragsgemäßer Gebrauch = keine Haftung — Veränderungen oder Verschlechterungen der Mietsache, die durch den vertragsgemäßen Gebrauch entstehen, hat der Mieter nicht zu vertreten (§ 538 BGB). Ob ein Dübelloch dazugehört, hängt deshalb davon ab, ob es noch zum vertragsgemäßen Gebrauch zählt. gesetze-im-internet.de
- BGH 20.01.1993 – VIII ZR 10/92 — Der Bundesgerichtshof hat mit Urteil vom 20.01.1993 (VIII ZR 10/92, veröffentlicht in NJW 1993, 1061) über Formularklauseln eines Mustermietvertrags entschieden, darunter eine Klausel zu Dübelbohrungen. gilt seit 20.01.1993 · dejure.org
- Fliesen anbohren im verkehrsüblichen Maß — Laut Amtsgericht Dortmund (Urteil vom 26.08.2014, 425 C 2787/14) gehört es unter Berufung auf den BGH (NJW 1993, 1061) zum vertragsgemäßen Gebrauch, Dübel zu setzen und Fliesen besonders in Bad und Küche anzubohren; die Grenze ist das verkehrsübliche Maß. Als übliche Ausstattung nennt das Gericht Spiegel, Konsole, Handtuchhalter und Seifenschale. gilt seit 26.08.2014 · nrwe.justiz.nrw.de
- Fuge, soweit möglich — Laut Amtsgericht Krefeld (Urteil vom 16.10.2025, 10 C 129/23) ist das Durchbohren von Wandfliesen nicht grundsätzlich vertragswidrig. Bohrlöcher sollen nach Möglichkeit in die Fuge, aber nur, soweit Raum und Nutzung das zulassen; Armaturen im Bad und Hängeschränke in der Küche lassen sich nicht immer an der Fuge ausrichten. gilt seit 16.10.2025 · nrwe.justiz.nrw.de
- Fliese statt Fuge = vertragswidrig (Einzelfall) — Laut Amtsgericht Paderborn (Urteil vom 08.04.2024, 51 C 135/23) muss der Vermieter durchbohrte Wandfliesen nur hinnehmen, wenn das Bohrloch nicht in der Fuge hätte sitzen können. Im entschiedenen Fall untersagte außerdem eine individuell ausgehandelte Vereinbarung im Mietvertrag das Anbohren der Fliesen in Küche und Bad; der Mieter musste je Fliese den vereinbarten Pauschalbetrag von 25 € zahlen. gilt seit 08.04.2024 · nrwe.justiz.nrw.de
- Arbeitsplatte befestigen = gewöhnlicher Gebrauch — Laut Amtsgericht Rheinbach (Urteil vom 07.04.2005, 3 C 199/04) gehört das Befestigen einer Küchenarbeitsplatte zum gewöhnlichen Mietgebrauch nach § 538 BGB; im Fall saßen die Befestigungslöcher in den Fugen. gilt seit 07.04.2005 · nrwe.justiz.nrw.de
- 126 Dübellöcher = ungewöhnlich viel — Laut Landgericht Wuppertal (Urteil vom 16.07.2020, 9 S 18/20) gehört es zum vertragsgemäßen Gebrauch einer Wohnung, Befestigungen mit Dübeln vorzunehmen; rund 126 Dübellöcher bezeichnete das Gericht als ungewöhnlich viel. gilt seit 16.07.2020 · nrwe.justiz.nrw.de
- AGB-Inhaltskontrolle § 307 BGB — Klauseln in vorformulierten Mietverträgen (Allgemeine Geschäftsbedingungen) sind unwirksam, wenn sie den Mieter entgegen Treu und Glauben unangemessen benachteiligen (§ 307 BGB). Für individuell ausgehandelte Vereinbarungen gilt diese Inhaltskontrolle nicht; deshalb kommt es darauf an, wie eine Bohr-Regel im Mietvertrag zustande gekommen ist. gesetze-im-internet.de
Die Fallstricke
- Nur das Gerät gewogen. Die Halterung kommt dazu; ihr Gewicht steht in deren Anleitung.
- Schlag im Lochziegel. Laut fischer ausschließlich ohne Schlag bohren, sonst brechen die Stege.
- Dübel ins Leere. In Gipskarton Hohlraum und Wandaufbau vorher prüfen, sagt fischer.
- Sicherheitsrelevant unterschätzt. Wo bei Versagen Menschen gefährdet sind, verlangt TOX zugelassene Dübel.
Was praktisch hilft
- Gewichte addieren. Fernseher ohne Fuß plus Halterung, dann durch die Lochzahl teilen.
- Wand bestimmen. Klopfprobe und Bohrmehl, siehe Dübel-Grundlagen.
- Orten. Mit dem Ortungsgerät über die Bohrstellen fahren.
- Nach der Montage prüfen. fischer rät, alle Befestigungspunkte zu kontrollieren.
Was ich noch nicht weiß
- Wie stark ein Schwenkarm die Last erhöht. fischer und Knauf nennen den Effekt, aber keine Zahl.
- Typische Halterungsgewichte. Die stehen je Modell in der Anleitung; eine Übersicht folgt im Vergleich der TV-Wandhalterungen.
- fischer HybridPower. fischer nennt ihn für Porenbeton, Lastwerte habe ich noch nicht ausgewertet.
Häufige Fragen
Fernseher an Rigipswand aufhängen – geht das?
Ja, wenn Dübel und Wand die Last tragen. fischer nennt für Gipskarton den DuoTec, der laut fischer 20 kg je Dübel in einer 12,5-mm-Platte hält. Zusätzlich begrenzt die Wand selbst: Nach DIN 18183 dürfen Metallständerwände laut Knauf mit Konsollasten bis 0,4 kN/m Wandlänge belastet werden, wenn die Beplankung 12,5 mm dick ist, bis 0,7 kN/m bei 18 mm. Ein starr montierter Fernseher gilt bei Knauf als ruhende Last. Für schwenkbare Halterungen verlangt Knauf Traversen in der Wand, fischer rät zu genügend Befestigungspunkten. Strom- und Wasserleitungen hinter der Platte vorher orten.
Welche Dübel für Fernseher an der Wand?
Das entscheidet die Wand. fischer nennt in seinem TV-Ratgeber für Hochlochziegel den DuoPower 10×80, für Gipskarton den DuoTec und für Porenbeton den HybridPower. Die Herstellerwerte je Dübel: DuoPower 10×80 420 kg in Beton, 145 kg in Vollziegel, 40 kg in Hochlochziegel und 30 kg in Porenbeton der Klasse 2; DuoTec 20 kg in 12,5-mm-Gipskarton. In Beton und Vollziegel reichen Universal- oder Spreizdübel meist mit großer Reserve, im Lochziegel und in Porenbeton wird es knapper. Man teilt das Gesamtgewicht mit Halterung durch die Zahl der Dübel und vergleicht mit dem Wert für die eigene Wand.
Wie viele Dübel braucht ein Fernseher?
So viele, wie die Halterung Löcher vorsieht, und genug, dass jeder Dübel unter seiner Herstellerlast bleibt. Rechenweg: Gewicht von Fernseher und Halterung durch die Zahl der Dübel teilen und mit dem Herstellerwert für die Wand vergleichen. Ein Beispiel mit angenommenen Werten: 20 kg auf 4 Dübel sind 5 kg je Dübel. Diese Rechnung ist vereinfacht, weil die oberen Dübel bei Abstand zur Wand stärker ziehen. Für Schwenkarme an Gipskarton rät fischer ausdrücklich zu genügend Befestigungspunkten, Knauf verlangt dort Traversen. Eine feste Mindestzahl nennt fischer nicht, sie verweist auf die Angaben des Halterungsherstellers.
Fernseher in der Ecke aufhängen – was beachten?
Vor allem Leitungen und Hebel. Nach DIN 18015-3 liegt an Wandecken eine senkrechte Installationszone im Bereich von 10 bis 30 cm neben der Rohbauecke; dort sollen Leitungen verlaufen, wenn die Anlage nach der Norm geplant wurde. Eine Gewähr ist das nicht, besonders im Altbau. Eckhalterungen sind meist schwenkbar, und schwenkbare Halterungen erzeugen laut fischer zusätzliche Hebelkräfte; an Trockenbauwänden zählt Knauf sie zu den dynamischen Lasten, für die Traversen nötig sind. Vor dem Bohren also orten, Wandart bestimmen und die Last je Dübel mit dem Herstellerwert vergleichen.
