Bosch UniversalImpact 730 Schlagbohrmaschine — 730 W, 48.000 Schläge/min, 17 Nm, Koffer (0603313400)
nach Datenblatt bewertet- Stromversorgung Netz 230 V
- Nennaufnahmeleistung laut Hersteller 730 W
- Leerlaufdrehzahl, höchste 3.200 min⁻¹
- Schlagzahl, höchste 48.000 min⁻¹
Daten laut bosch-diy.com
Bosch EasyImpact 600 Schlagbohrmaschine — 600 W, 45.000 Schläge/min, 1,7 kg, Koffer (0603133000)
nach Datenblatt bewertet- Stromversorgung Netz 230 V
- Nennaufnahmeleistung laut Hersteller 600 W
- Leerlaufdrehzahl, höchste 3.000 min⁻¹
- Schlagzahl, höchste 45.000 min⁻¹
Daten laut bosch-diy.com
- Stromversorgung Netz 230 V
- Nennaufnahmeleistung laut Hersteller 650 W
- Schlagzahl, höchste 44.800 min⁻¹
- Drehmoment laut Hersteller (max. bzw. Kurzschluss) 10 Nm
Daten laut metabo.com
Die Außenwand im Altbau staubt beim Bohren rot, der Bohrer kommt gleichmäßig, aber zäh voran. Das spricht laut Würth für Vollziegel, und dafür nennt TOX das Schlagbohren unter leichten Schlägen. Eine Schlagbohrmaschine ist dafür gebaut, für Beton reicht sie laut TOX nicht.
Ausgewertet habe ich 7 Schlagbohrmaschinen von Bosch, Bosch Professional, Metabo, Makita und Einhell, sechs mit Netzkabel und eine mit Akku. Wie das Schlagwerk einer Schlagbohrmaschine arbeitet und warum es schwächer ist als das eines Bohrhammers, erklärt Bohrhammer oder Schlagbohrmaschine.
Der Schlag ist für Vollziegel und Kalksandstein, nicht für jede Wand
Die Bohrverfahren je Untergrund aus der eigenen Wandarten-Datenbank, nach fischer, TOX und Würth (Stand 19.10.2026):
| Untergrund | Bohrverfahren laut Hersteller | Mit der Schlagbohrmaschine |
|---|---|---|
| Vollziegel, Kalksandvollstein | Schlagbohren unter leichten Schlägen (TOX) | mit Schlag |
| Beton | Hammerbohren mit Bohrhammer (TOX) | besser Bohrhammer |
| Hochlochziegel, Hohlblock, Porenbeton | Drehgang ohne Schlag | Schlag ausschalten |
| Gipskarton, Gipsfaser, Vollgips | Drehgang ohne Schlag | Schlag ausschalten |
| Fliese | ohne Schlag, langsame Drehzahl | Schlag ausschalten |
Rotes Bohrmehl allein unterscheidet nicht zwischen Vollziegel und Hochlochziegel; erst der Bohrfortschritt, gleichmäßig oder ruckartig, zeigt laut Wandarten-Datenbank, ob Hohlräume da sind. Beim Hochlochziegel kann Schlag laut fischer die Stege zerstören. Der Steckbrief zum Vollziegel:
Vollziegel (Mauerziegel, Klinker)
So erkennt man sie
- Bohrmehl: rot (fischer, TOX, Würth); im fischer-Ratgeber zur TV-Montage rot oder gelb
- Widerstand beim Bohren: im Drehgang fortlaufend langsamer Bohrfortschritt ohne Durchbrüche (Würth)
- Klopfprobe: dumpfer Klang, massiver Eindruck (fischer)
- Bohren
- mit Schlag (Schlagbohrmaschine oder Bohrhammer)
- Bohrer
- Steinbohrer; TOX nennt für Vollstein mit dichtem Gefüge (Vollziegel) das Schlagbohren mit Schlagbohrmaschine unter leichten Schlägen. TOX empfiehlt Bohrer mit der Prüfmarke der Prüfgemeinschaft Mauerbohrer (PGM).
- Typisch
- Häufigstes Wandmaterial neben Lochziegeln (fischer); Außenwände von Altbauten bestehen laut fischer häufig aus Mauerwerk mit rotem Bohrmehl
- Dübel laut Hersteller geeignet
- fischer DuoPower, fischer Universaldübel UX, fischer Spreizdübel SX Plus, fischer Spreizdübel S, fischer Langschaftdübel SXRL, fischer DuoSeal, fischer Flüssigdübel Fill & Fix, TOX Allzweckdübel TRI, TOX Allzweckdübel Deco, TOX Spreizdübel Barracuda, TOX Parallel-Spreizdübel Bizeps, TOX Allzweck-Spreizdübel Altbaujoker, TOX Allzweck-Rahmendübel Tetrafix XL, TOX Allzweck-Rahmendübel Apollo, TOX 2K-Reparaturkleber Liquix SOS, Würth 2K-Allzweckdübel SHARK TWIST, Würth 2K-Allzweckdübel SHARK TWIST XL, Würth Kunststoff-Allzweckdübel SHARK Pro, Würth Kunststoff-Allzweckdübel SHARK mit Kragen, Würth Nylondübel, Würth Kunststoff-Rahmendübel SHARK UR (Senkkopfschraube, Stahl verzinkt)
Rotes Bohrmehl allein unterscheidet nicht zwischen Vollziegel und Hochlochziegel: Erst der Bohrfortschritt (gleichmäßig oder ruckartig) zeigt, ob Hohlräume vorhanden sind. Lochflächenanteil von Vollsteinen laut TOX unter 15 %, laut Würth unter 10 %. Bohrloch nach dem Bohren reinigen; laut TOX kann Bohrmehl die Haltekraft eines Dübels um mehr als 50 % verringern. Weitere Belege: TOX Dübelratgeber (https://www.tox.de/duebelratgeber), Würth (https://www.wuerth.de/web/de/awkg/engineering/befestigung/anwendungsloesungen/befestigung_mauerwerk.php), fischer TV-Ratgeber (https://www.fischer.de/de-de/fischer-stories/stories/tv-wandhalterung).
Quelle: fischer Dübelratgeber: Das Wandmaterial erkennen, geprüft am 19.10.2026
Dübel, Bohrer-Ø und Schraube für diese Wand rechnet der Dübel-Finder:
Wand erkennen: Bohrmehl, Widerstand, Klopfprobe
Womit gerechnet wird
- Last je Punkt = Gewicht ÷ Befestigungspunkte. Das ist eine Vereinfachung: Bei Hängeschränken und Regalen ziehen die oberen Dübel stärker als die unteren, bei Konsolen wirkt ein Hebel. Für solche Fälle das Datenblatt des Dübels und der Halterung lesen.
- Dübel und Lastwerte stammen aus den technischen Datenblättern der Hersteller (je Ergebnis verlinkt). Gezeigt wird ein Lastwert nur, wenn der Hersteller ihn für genau diesen Untergrund nennt; die Hersteller rechnen dabei bereits mit Sicherheitsbeiwerten. Stand: 19.10.2026.
- Schraube: Durchmesser laut Datenblatt. Länge laut Datenblatt, sonst mit der Faustformel dieser Seite: Schraubenlänge mindestens Dübellänge + Dicke des Anbauteils + einmal der Schraubendurchmesser, damit die Schraube durch den Dübel hindurchragt und ihn ganz spreizt. Gilt nur für Spreiz- und Universaldübel in Vollbaustoffen, wenn das Datenblatt keine Länge nennt. (Annahme, im Feld „Dicke des Anbauteils“ änderbar).
- Ohne Bohren: Lösungen aus der Ohne-Bohren-Datenbank, deren Herstellerlast mindestens die Last je Punkt erreicht und deren Hersteller die gewählte Oberfläche zulässt. Die Herstellerangaben gelten für saubere, glatte, tragfähige Flächen.
- Leitungen: Der Finder kennt die Wand nicht. Die Installationszonen nach DIN 18015-3 zeigen, wo Leitungen liegen sollen — in Altbauten ist das keine Gewähr. Strom, Gas, Statik, tragende Wände: Fachbetrieb.

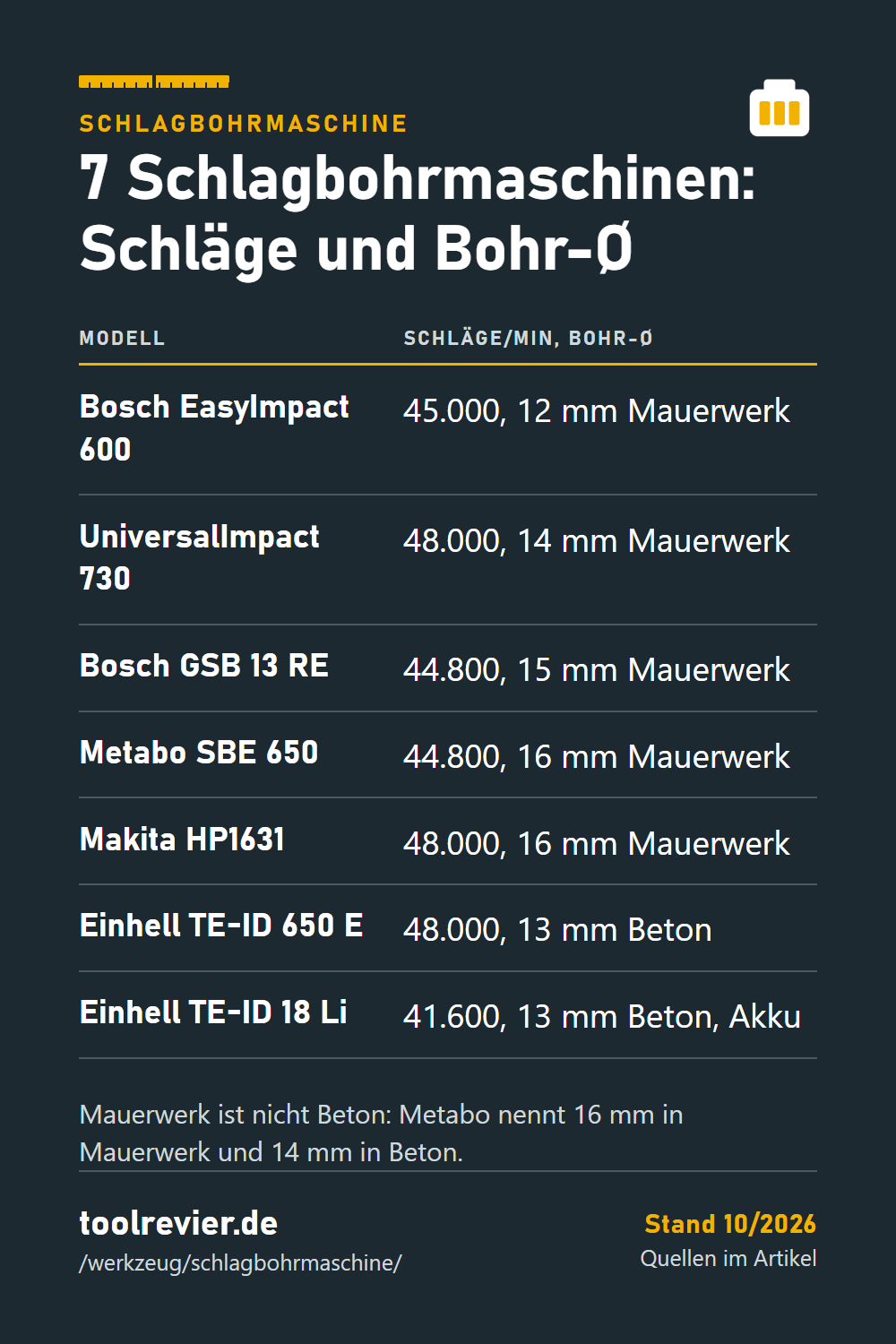

41.600 bis 48.000 Schläge, 12 bis 16 mm in Mauerwerk
| Modell | Schläge/min, max. | Bohr-Ø Mauerwerk bzw. Beton | Gewicht laut Hersteller |
|---|---|---|---|
| Bosch EasyImpact 600 | 45.000 | 12 mm Mauerwerk | 1,7 kg |
| Bosch UniversalImpact 730 | 48.000 | 14 mm Mauerwerk | 2,1 kg |
| Bosch Professional GSB 13 RE | 44.800 | 15 mm Mauerwerk | 1,8 kg |
| Metabo SBE 650 | 44.800 | 16 mm Mauerwerk, 14 mm Beton | 1,8 kg ohne Kabel |
| Makita HP1631 | 48.000 | 16 mm Mauerwerk | 2,0 kg ohne Kabel |
| Einhell TE-ID 650 E | 48.000 | 13 mm Beton | 1,97 kg |
| Einhell TE-ID 18 Li (Akku) | 41.600 | 13 mm Beton | 1,61 kg |
Die Schlagzahlen liegen nah beieinander. Laut Bosch-Ratgeber ist das Schlagwerk einer Schlagbohrmaschine schwächer als das eines Bohrhammers und greift nur bei kräftigem Druck; eine Energie je Schlag nennt hier kein Hersteller. Wer häufig in Beton bohrt, findet Geräte mit Joule-Angabe beim Bohrhammer.
Die Akku-Schlagbohrmaschine läuft mit Power X-Change
Die Einhell TE-ID 18 Li kommt ohne Akku und Ladegerät. Der Steckbrief des Akkusystems:
Einhell Power X-Change 18V
- Hersteller
- Einhell · Heimwerker
- Spannung
- 18 V
- Akkus laut Hersteller
- 2 Ah · 4 Ah · 5,2 Ah · 8 Ah
- Allianz
- Einhell Power X-Change Plattformpartner (11 Marken)
- Geräte laut Hersteller
- über 350 Geräte (Stand abgerufen 2026-10-19)
- Passt ohne Adapter auch in
- Einhell Power X-Change 36V (2×18V Twin-Pack)
- Ladegerät
- Laut Einhell sind alle Akkus der Systemreihe mit allen Ladegeräten kompatibel; genannt werden Twin-Charger, Power X-Quattro Charger und Power X-Boostcharger.
Einhell: „Grundsätzlich sind alle Power X-Change Akkus mit allen Akku-Geräten kompatibel“, für Kappsägen oder Nass-Trockensauger empfiehlt Einhell ab 4,0 Ah. Kapazitäten laut Einhell zwischen 1,5 und 8 Ah, dazu Multi-Ah-Akkus (4–6 Ah, 5–8 Ah) und SEALED-Akkus (IP57).
Quelle: Power X-Change Akkus und Ladegeräte | Einhell.de, geprüft am 19.10.2026
Ob ein vorhandener Akku einer anderen Marke passt, prüft der Akku-Checker:
Akku wählen — das Ergebnis erscheint hier.
Noch kein Akku? Welche Plattform deckt deine Wunschmarken ab
Marken antippen, deren Geräte du willst (zum Beispiel Rasenmäher von der einen, Bohrmaschine von der anderen).
Womit gerechnet wird
- „Passt ohne Adapter“ heißt: Der Hersteller oder die Allianz sagt ausdrücklich, dass der Akku in diese Geräte gehört — weil es dasselbe System ist, weil beide Marken derselben Akku-Allianz angehören oder weil der Hersteller die Systeme für kompatibel erklärt.
- Allianz-Mitgliedschaft gilt für die Geräte einer Marke, die zur Allianz gehören — nicht für jedes Gerät dieser Marke. Viele Marken bauen daneben eigene Systeme. Im Zweifel steht das Allianz-Logo am Gerät.
- Fremdadapter (Akku der Marke A im Gerät der Marke B) gibt es von Drittanbietern. Die Werkzeug-Hersteller geben dafür keine Freigabe; was das für Garantie und Haftung heißt, steht im Thema „Fremdakkus und Adapter“ weiter unten.
- Daten: Hersteller- und Allianz-Seiten, je Ergebnis verlinkt. Stand der Datenbank: 19.10.2026. Neue Marken treten Allianzen laufend bei — die Allianz-Seite ist maßgeblich.
- Plattform-Wahl: gezählt wird, wie viele der gewählten Marken ein System abdeckt (eigene Marke oder Allianz-Mitglied). Preise, Akkuleistung und Gerätezahl je Marke fließen nicht ein.
7 Schlagbohrmaschinen im Vergleich
| Modell | Stromversorgung | Akkusystem (Schlüssel im Akku-Checker) | Nennaufnahmeleistung laut Hersteller (W) | Leerlaufdrehzahl, höchste (min⁻¹) | Schlagzahl, höchste (min⁻¹) | Drehmoment laut Hersteller (max. bzw. Kurzschluss) (Nm) | Bohr-Ø in Mauerwerk laut Hersteller (mm) | Bohr-Ø in Beton laut Hersteller (mm) | Bohr-Ø in Stahl laut Hersteller (mm) | Bohr-Ø in Holz laut Hersteller (mm) | Gewicht laut Hersteller (Bezug in Klammern) (kg) | Solo-Gerät (ohne Akku und Ladegerät) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bosch EasyImpact 600 Schlagbohrmaschine — 600 W, 45.000 Schläge/min, 1,7 kg, Koffer (0603133000) Preis prüfen | Netz 230 V | k. A. | 600 W | 3.000 min⁻¹ | 45.000 min⁻¹ | 15 Nm | 12 mm | k. A. | 10 mm | 25 mm | 1,7 (Bezug nicht genannt) | k. A. |
| Bosch UniversalImpact 730 Schlagbohrmaschine — 730 W, 48.000 Schläge/min, 17 Nm, Koffer (0603313400) Preis prüfen | Netz 230 V | k. A. | 730 W | 3.200 min⁻¹ | 48.000 min⁻¹ | 17 Nm | 14 mm | k. A. | 12 mm | 30 mm | 2,1 (Bezug nicht genannt) | k. A. |
| Bosch Professional GSB 13 RE Schlagbohrmaschine — 600 W, 44.800 Schläge/min, 1,8 kg, mit Tiefenanschlag (0 601 217 100) Preis prüfen | Netz 230 V | k. A. | 600 W | 2.800 min⁻¹ | 44.800 min⁻¹ | k. A. | 15 mm | k. A. | 10 mm | 25 mm | 1,8 (Bezug nicht genannt) | k. A. |
| Einhell TE-ID 18 Li-Solo Akku-Schlagbohrmaschine Power X-Change 18 V — Beton 13 mm, ohne Akku (4513960) Preis prüfen | Akku 18 V | einhell-pxc-18v | k. A. | 2.600 min⁻¹ | 41.600 min⁻¹ | k. A. | k. A. | 13 mm | 10 mm | 25 mm | 1,61 (Bezug zum Akku nicht genannt) | ja |
| Einhell TE-ID 650 E Schlagbohrmaschine — 650 W, 48.000 Schläge/min, Beton 13 mm, Metall-Bohrfutter (4259735) Preis prüfen | Netz 230 V | k. A. | 650 W | 3.000 min⁻¹ | 48.000 min⁻¹ | k. A. | k. A. | 13 mm | 10 mm | 25 mm | 1,97 (Produktgewicht) | k. A. |
| Makita HP1631K Schlagbohrmaschine — 710 W, 48.000 Schläge/min, Mauerwerk 16 mm, im Koffer Preis prüfen | Netz 230 V | k. A. | 710 W | 3.200 min⁻¹ | 48.000 min⁻¹ | k. A. | 16 mm | k. A. | 13 mm | 30 mm | 2,0 (ohne Kabel) | k. A. |
| Metabo SBE 650 Schlagbohrmaschine — 650 W, 44.800 Schläge/min, Beton 14 mm, Schnellspannbohrfutter Futuro Plus (600742850) Preis prüfen | Netz 230 V | k. A. | 650 W | k. A. | 44.800 min⁻¹ | 10 Nm | 16 mm | 14 mm | 13 mm | 30 mm | 1,8 (ohne Netzkabel) | k. A. |
Alle Maße und Angaben sind Herstellerangaben, sofern nicht als eigene Messung gekennzeichnet. Fehlende Werte stehen als „k. A.“ in der Tabelle.
Quellen: 7 von 7 Modellen mit Datenblatt
Alle Werte stammen von den Produktseiten der Hersteller, abgerufen am 27.10.2026: Bosch Professional (GSB 13 RE 0 601 217 100), Bosch DIY (UniversalImpact 730 0603313400, EasyImpact 600 0603133000), Metabo (SBE 650, Seite 600742000), Makita (HP1631) und Einhell (TE-ID 650 E 4259735, TE-ID 18 Li-Solo 4513960); keine Eigenmessung, kein Test. Sechs Netzmaschinen für 230 V und eine Akku-Schlagbohrmaschine für Einhell Power X-Change 18V. Den Bohr-Ø nennen Bosch, Metabo und Makita für Mauerwerk, Einhell nur für Beton; Metabo nennt beide (16 mm Mauerwerk, 14 mm Beton). Das Drehmoment fehlt bei Makita und Einhell, Bosch nennt beim GSB 13 RE nur ein Nenndrehmoment (1,8 Nm) und bei der EasyImpact 600 ein Kurzschlussdrehmoment (15 Nm). Metabo nennt keine Leerlaufdrehzahl, nur 1.500 min⁻¹ bei Nennlast. Makita listet auf makita.de die Variante HP1631KX3; die technischen Daten gelten für die Grundmaschine HP1631, den Lieferumfang des Koffer-Sets HP1631K nennt die Seite nicht. Ja/Nein-Felder sind nur gesetzt, wenn der Hersteller es nennt; ein leeres Feld heißt „nicht angegeben“.
- Bosch EasyImpact 600 Schlagbohrmaschine — 600 W, 45.000 Schläge/min, 1,7 kg, Koffer (0603133000) bosch-diy.com abgerufen 27.10.2026
- Bosch UniversalImpact 730 Schlagbohrmaschine — 730 W, 48.000 Schläge/min, 17 Nm, Koffer (0603313400) bosch-diy.com abgerufen 27.10.2026
- Bosch Professional GSB 13 RE Schlagbohrmaschine — 600 W, 44.800 Schläge/min, 1,8 kg, mit Tiefenanschlag (0 601 217 100) bosch-professional.com abgerufen 27.10.2026
- Einhell TE-ID 18 Li-Solo Akku-Schlagbohrmaschine Power X-Change 18 V — Beton 13 mm, ohne Akku (4513960) einhell.de abgerufen 27.10.2026
- Einhell TE-ID 650 E Schlagbohrmaschine — 650 W, 48.000 Schläge/min, Beton 13 mm, Metall-Bohrfutter (4259735) einhell.de abgerufen 27.10.2026
- Makita HP1631K Schlagbohrmaschine — 710 W, 48.000 Schläge/min, Mauerwerk 16 mm, im Koffer makita.de abgerufen 27.10.2026
- Metabo SBE 650 Schlagbohrmaschine — 650 W, 44.800 Schläge/min, Beton 14 mm, Schnellspannbohrfutter Futuro Plus (600742850) metabo.com abgerufen 27.10.2026
Was die Tabellenwerte bedeuten
- Bohr-Ø Mauerwerk und Beton sind zwei Werte. Metabo nennt beide, 16 und 14 mm; die übrigen nur einen davon. Gleichsetzen lassen sie sich nicht.
- Drehmoment ist bei Bosch UniversalImpact 730 und Metabo der Höchstwert, bei der EasyImpact 600 das Kurzschlussdrehmoment. Mehr beim Drehmoment.
- Leerlaufdrehzahl nennt Metabo nicht, nur 1.500 min⁻¹ bei Nennlast.
- Gewicht gilt bei Metabo und Makita ohne Kabel; Bosch und Einhell nennen keinen Bezug. Ein leeres Feld heißt „nicht angegeben“.
Vor dem Bohren: Mietwohnung, Leitungen, Asbest
Was Gesetz und Gerichte zu Dübellöchern in der Mietwohnung sagen, steht hier mit Aktenzeichen; das ist keine Rechtsberatung, maßgeblich bleibt der eigene Mietvertrag:
Bohren in der Mietwohnung: Dübellöcher, Fliesen, Klauseln im Mietvertrag · geprüft am 19.10.2026
- Gebrauchsgewährung durch den Vermieter — Der Vermieter muss dem Mieter die Wohnung während der Mietzeit zum Gebrauch überlassen und sie in einem Zustand halten, der für den vertragsgemäßen Gebrauch geeignet ist (§ 535 Abs. 1 BGB). gesetze-im-internet.de
- vertragsgemäßer Gebrauch = keine Haftung — Veränderungen oder Verschlechterungen der Mietsache, die durch den vertragsgemäßen Gebrauch entstehen, hat der Mieter nicht zu vertreten (§ 538 BGB). Ob ein Dübelloch dazugehört, hängt deshalb davon ab, ob es noch zum vertragsgemäßen Gebrauch zählt. gesetze-im-internet.de
- BGH 20.01.1993 – VIII ZR 10/92 — Der Bundesgerichtshof hat mit Urteil vom 20.01.1993 (VIII ZR 10/92, veröffentlicht in NJW 1993, 1061) über Formularklauseln eines Mustermietvertrags entschieden, darunter eine Klausel zu Dübelbohrungen. gilt seit 20.01.1993 · dejure.org
- Fliesen anbohren im verkehrsüblichen Maß — Laut Amtsgericht Dortmund (Urteil vom 26.08.2014, 425 C 2787/14) gehört es unter Berufung auf den BGH (NJW 1993, 1061) zum vertragsgemäßen Gebrauch, Dübel zu setzen und Fliesen besonders in Bad und Küche anzubohren; die Grenze ist das verkehrsübliche Maß. Als übliche Ausstattung nennt das Gericht Spiegel, Konsole, Handtuchhalter und Seifenschale. gilt seit 26.08.2014 · nrwe.justiz.nrw.de
- Fuge, soweit möglich — Laut Amtsgericht Krefeld (Urteil vom 16.10.2025, 10 C 129/23) ist das Durchbohren von Wandfliesen nicht grundsätzlich vertragswidrig. Bohrlöcher sollen nach Möglichkeit in die Fuge, aber nur, soweit Raum und Nutzung das zulassen; Armaturen im Bad und Hängeschränke in der Küche lassen sich nicht immer an der Fuge ausrichten. gilt seit 16.10.2025 · nrwe.justiz.nrw.de
- Fliese statt Fuge = vertragswidrig (Einzelfall) — Laut Amtsgericht Paderborn (Urteil vom 08.04.2024, 51 C 135/23) muss der Vermieter durchbohrte Wandfliesen nur hinnehmen, wenn das Bohrloch nicht in der Fuge hätte sitzen können. Im entschiedenen Fall untersagte außerdem eine individuell ausgehandelte Vereinbarung im Mietvertrag das Anbohren der Fliesen in Küche und Bad; der Mieter musste je Fliese den vereinbarten Pauschalbetrag von 25 € zahlen. gilt seit 08.04.2024 · nrwe.justiz.nrw.de
- Arbeitsplatte befestigen = gewöhnlicher Gebrauch — Laut Amtsgericht Rheinbach (Urteil vom 07.04.2005, 3 C 199/04) gehört das Befestigen einer Küchenarbeitsplatte zum gewöhnlichen Mietgebrauch nach § 538 BGB; im Fall saßen die Befestigungslöcher in den Fugen. gilt seit 07.04.2005 · nrwe.justiz.nrw.de
- 126 Dübellöcher = ungewöhnlich viel — Laut Landgericht Wuppertal (Urteil vom 16.07.2020, 9 S 18/20) gehört es zum vertragsgemäßen Gebrauch einer Wohnung, Befestigungen mit Dübeln vorzunehmen; rund 126 Dübellöcher bezeichnete das Gericht als ungewöhnlich viel. gilt seit 16.07.2020 · nrwe.justiz.nrw.de
- AGB-Inhaltskontrolle § 307 BGB — Klauseln in vorformulierten Mietverträgen (Allgemeine Geschäftsbedingungen) sind unwirksam, wenn sie den Mieter entgegen Treu und Glauben unangemessen benachteiligen (§ 307 BGB). Für individuell ausgehandelte Vereinbarungen gilt diese Inhaltskontrolle nicht; deshalb kommt es darauf an, wie eine Bohr-Regel im Mietvertrag zustande gekommen ist. gesetze-im-internet.de
Wo Leitungen liegen sollen, regelt die DIN 18015-3, mit Einschränkungen im Bestand:
Installationszonen nach DIN 18015-3: Wo Leitungen in der Wand liegen sollen · geprüft am 19.10.2026
- DIN 18015-3:2016-09 — Die Norm DIN 18015-3 (aktuelle Ausgabe 2016-09) gilt für unsichtbar verlegte elektrische Leitungen sowie Anschlüsse, Schalter und Steckdosen in Anlagen, die nach der Normenreihe DIN 18015 geplant und errichtet werden. Zweck ist, Leitungen auf festgelegte Zonen zu beschränken, damit sie bei späteren Arbeiten an Wänden, Decken und Böden möglichst nicht beschädigt werden. dinmedia.de
- keine Gewähr im Bestand — Eine Gewähr, dass Leitungen in einer bestimmten Wand tatsächlich in diesen Zonen liegen, gibt die Norm nicht, denn sie gilt nur für Anlagen, die danach geplant und errichtet wurden. Die älteste bei DIN Media gelistete Ausgabe der DIN 18015-3 stammt von 1982-06 (zurückgezogen); über ältere oder nicht normgerecht ausgeführte Installationen trifft die Norm keine Aussage. dinmedia.de
- ZW-o 15–45 cm unter Decke · ZW-u 15–45 cm über Boden · ZW-m 100–130 cm — Waagerechte Installationszonen nach DIN 18015-3:2016-09: ZW-o liegt 15 bis 45 cm unter der Deckenbekleidung, ZW-u 15 bis 45 cm über dem Fußboden, ZW-m 100 bis 130 cm über dem Fußboden. baunetzwissen.de
- ZS-t / ZS-f / ZS-e 10–30 cm — Senkrechte Installationszonen nach DIN 18015-3:2016-09: ZS-t an Türen, ZS-f an Fenstern und ZS-e an Wandecken liegen jeweils im Bereich von 10 bis 30 cm neben der Rohbaukante bzw. Rohbauecke. baunetzwissen.de
- max. 30 cm waagerecht, max. 20 cm senkrecht — Waagerechte Installationszonen sind höchstens 30 cm breit, senkrechte höchstens 20 cm; die mittlere waagerechte Zone ZW-m ist für Räume mit Arbeitsflächen vor den Wänden vorgesehen, etwa Küchen (Fachbeitrag in „de – Das Elektrohandwerk“ 21/2007 zur Ausgabe DIN 18015-3:2007-09). elektro.net
- Stichleitung senkrecht zur Dose — Schalter, Steckdosen oder Auslässe, die nicht in einer Installationszone sitzen, müssen nach DIN 18015-3 mit einer senkrechten Stichleitung aus der nächstgelegenen waagerechten Zone versorgt werden. baunetzwissen.de
- Schalter 105 cm · Steckdose unten 30 cm — Vorzugshöhen für Schalter und Steckdosen nach DIN 18015-3: im mittleren Bereich 105 cm über dem fertigen Fußboden (in Küchen und Hausarbeitsräumen sind Abweichungen möglich), im unteren Bereich 30 cm über dem fertigen Fußboden. baunetzwissen.de
- über Arbeitsflächen 115 cm — Schalter und Steckdosen über Arbeitsflächen sollen laut Fachbeitrag zur DIN 18015-3 etwa 115 cm über dem fertigen Fußboden liegen; bei individuell geplanten Küchen sind andere Höhen möglich. elektro.net
- ZD-r 20–50 cm · ZD-t 15–45 cm von der Wand — Für Leitungen auf der Decke legt die Norm eine Zone ZD-r im Raum fest (höchstens 30 cm breit, mindestens 20 cm Abstand zur Wand) und eine Zone ZD-t im Türdurchgang (höchstens 30 cm breit, mindestens 15 cm Wandabstand). baunetzwissen.de
- Außenzonen seit Ausgabe 2016-09 — Die Ausgabe DIN 18015-3:2016-09 ersetzt die Ausgabe 2007-09 und legt erstmals Installationszonen für die Außenseiten von Außenwänden fest (z. B. AZW-o 20 bis 40 cm unter der Innendecke, AZS-w 50 bis 70 cm neben der Rohbaukante). dinmedia.de
In Gebäuden mit Baubeginn vor dem 31.10.1993 ist laut BAuA mit Asbest in Putz, Spachtelmasse und Fliesenkleber zu rechnen. Mehr dazu bei Asbest im Altbau.
Wo der Vergleich kippt
- Mauerwerk ist nicht Beton. 16 mm in Mauerwerk heißen bei Metabo 14 mm in Beton. Einhell nennt nur Beton, Bosch und Makita nur Mauerwerk.
- Drei Drehmomentangaben, drei Fehlstellen. Makita und Einhell nennen keins, Bosch beim GSB 13 RE nur 1,8 Nm Nenndrehmoment.
- Variantennummer prüfen. Das Metabo-Angebot trägt 600742850 mit Schnellspannfutter, die Metabo-Seite zeigt 600742000 mit Zahnkranzfutter. Makita listet die HP1631KX3, das Angebot heißt HP1631K.
- Zwei Namen bei Einhell. Die Einhell-Seite nennt das Gerät im Titel TE-ID 650 E, im Text TC-ID 650 E.
- Schlag an, wo er schadet. Im Lochziegel und beim Anbohren der Fliese bleibt der Schlag aus.
Was praktisch hilft
- Zuerst ohne Schlag anbohren. Am Bohrfortschritt erkennt man laut Würth, ob die Wand Hohlräume hat; erst bei gleichmäßig zähem Fortschritt den Schlag zuschalten.
- Steinbohrer mit Prüfmarke. TOX empfiehlt für Vollziegel und Kalksandstein Bohrer mit der Prüfmarke der Prüfgemeinschaft Mauerbohrer (PGM), siehe Steinbohrer.
- Bohrloch reinigen. Bohrmehl kann laut TOX die Haltekraft eines Dübels in Beton um mehr als 50 % verringern.
- Dübel zur Wand wählen. Für Kalksandstein steht der Überblick bei Dübel für Kalksandstein, für Lochziegel bei Dübel für Lochziegel.
- Ohne Schlag reicht oft weniger Gerät. Für Holz, Metall und Lochziegel genügt eine Bohrmaschine oder eine Akku-Bohrmaschine.
Was ich noch nicht weiß
- Die Schlagenergie. Keiner der fünf Hersteller nennt für seine Schlagbohrmaschine einen Joule-Wert.
- Den Lieferumfang des Makita-Koffersets HP1631K. Die Makita-Seite nennt ihn nicht.
- Das Gewicht der Einhell TE-ID 18 Li mit Akku. Einhell sagt nicht, ob die 1,61 kg einen Akku enthalten.
- Das Drehmoment von Makita und Einhell. Beide Produktseiten nennen keins.
Häufige Fragen
Welche Schlagbohrmaschine für Heimwerker?
Für gelegentliche Löcher in Vollziegel und Kalksandstein reicht im Vergleich jedes Gerät; die Unterschiede liegen bei Gewicht, Bohr-Ø und Lieferumfang. Am leichtesten ist die Bosch EasyImpact 600 mit 1,7 kg, sie nennt 12 mm in Mauerwerk. Die Bosch UniversalImpact 730 nennt 14 mm, 17 Nm und eine Drehzahlvorwahl, Makita HP1631 und Metabo SBE 650 nennen 16 mm in Mauerwerk. Wer schon Einhell-Akkus hat, nimmt die TE-ID 18 Li ohne Akku. Wer viel in Beton bohrt, ist laut TOX mit einem Bohrhammer besser bedient. Testergebnisse gibt es hier nicht, nur Herstellerdaten vom 27.10.2026.
Kann man mit einer Schlagbohrmaschine in Beton bohren?
Einhell nennt für die TE-ID 650 E und die TE-ID 18 Li je 13 mm in Beton, Metabo für die SBE 650 14 mm. Möglich ist es also laut Hersteller. Für Beton nennt TOX in der Wandarten-Datenbank aber das Hammerbohren mit dem Bohrhammer, und Bosch beschreibt das Schlagwerk der Schlagbohrmaschine als schwächer als das pneumatische Schlagwerk des Bohrhammers. Bohrzeiten oder eine Lochzahl je Durchmesser nennt keiner der Hersteller. Bei häufigen Löchern in Beton oder großen Durchmessern ist ein Bohrhammer das passende Gerät.
Schlagbohrmaschine oder Bohrhammer?
Die Schlagbohrmaschine schlägt mit verzahnten Scheiben und braucht laut Bosch kräftigen Druck, der Bohrhammer hat ein pneumatisches Schlagwerk und muss nur gehalten werden. Datenblätter von Schlagbohrmaschinen nennen hohe Schlagzahlen, hier 41.600 bis 48.000 pro Minute; Bohrhämmer nennen die Energie je Schlag in Joule. Für Vollziegel und Kalksandstein nennt TOX das Schlagbohren unter leichten Schlägen, für Beton den Bohrhammer. Wer in einer Betonwohnung lebt, kauft eher einen Bohrhammer; wer in Ziegel bohrt und auch in Holz und Metall arbeitet, kommt mit der Schlagbohrmaschine aus. Die Einzelheiten stehen auf der Seite Bohrhammer oder Schlagbohrmaschine.
Darf man in der Mietwohnung mit der Schlagbohrmaschine bohren?
Ob gebohrt werden darf, hängt nicht am Gerät, sondern am vertragsgemäßen Gebrauch. Laut Amtsgericht Dortmund (Urteil vom 26.08.2014, 425 C 2787/14) gehört es unter Berufung auf den BGH zum vertragsgemäßen Gebrauch, Dübel zu setzen und Fliesen besonders in Bad und Küche anzubohren; die Grenze ist das verkehrsübliche Maß. Das ist keine Rechtsberatung: Maßgeblich sind der eigene Mietvertrag und im Zweifel der Mieterverein. Zu Ruhezeiten im Haus nennt diese Seite keine Regel. Was beim Auszug mit den Löchern passiert, steht bei Dübellöcher beim Auszug.
Wie viele Schläge pro Minute braucht eine Schlagbohrmaschine?
Im Vergleich nennen die Hersteller 41.600 bis 48.000 Schläge pro Minute; die Netzgeräte liegen zwischen 44.800 und 48.000. Die Zahl hilft beim Einordnen, entscheidet aber wenig: Bosch beschreibt im eigenen Ratgeber, dass das Schlagwerk einer Schlagbohrmaschine nur mit kräftigem Druck greift und schwächer ist als ein Bohrhammer. Aussagekräftiger für die eigene Wand ist der Bohr-Ø, den der Hersteller für Mauerwerk oder Beton nennt, und der liegt hier zwischen 12 und 16 mm. Eine Schlagenergie in Joule nennt keiner der Hersteller für seine Schlagbohrmaschine.
