Schwerlastanker: Hülsenanker von M6 bis M20 für Beton, warum vorn der Bohrer-Ø steht und wo die Lasten wirklich stehen

An die Betonwand im Hausflur soll eine Stahlkonsole, die später mehr tragen muss als ein Küchenschrank. Im Baumarkt liegen dafür Schwerlastanker in Größen wie „15/10″ oder „M10″, und auf der fischer-Produktseite steht kein Kilowert. Das liegt nicht am Hersteller, sondern daran, wo die Lasten für Stahlanker geregelt sind.

Alle Werte laut fischer-Produktseiten, abgerufen am 27.10.2026. Keine Eigenmessung, kein Test. Stahlanker stehen noch nicht in der Dübel-Datenbank der Seite; Lastwerte nennt dieser Text deshalb nicht.

Schwerlastanker sind Stahlanker, die man drehmomentkontrolliert anzieht

fischer beschreibt Schwerlastdübel schlicht als Befestigung besonders schwerer Lasten und zählt im Schwerlastdübel-Ratgeber Bolzenanker, Hülsenanker, Hinterschnittanker, Nagelanker, Einschlaganker, Hohldeckenanker und Porenbetonanker auf. Gemeint ist im Baumarkt meist der Hülsenanker: Eine Schraube mit Konus am Ende steckt in einer Spreizhülse. Beim Anziehen zieht die Schraube laut fischer den Konus in die Hülse und presst sie gegen die Bohrlochwand. Beim Hülsenanker wird die Schraube, beim Bolzenanker die Mutter drehmomentkontrolliert angezogen.

Montiert wird der fischer FH II in der Durchsteckmontage: durch das Anbauteil bohren, Anker durchstecken, anziehen. Ein Kunststoffring soll laut fischer das Mitdrehen verhindern und den Schlupf aufnehmen, sodass das Anbauteil an den Beton gezogen wird. Als Anwendungen nennt fischer Geländer, Treppen, Konsolen, Stahlkonstruktionen, Kabeltrassen, Maschinen, Tore und Fassaden.

Beim Hülsenanker steht vorn der Bohrer-Ø, nicht das Gewinde

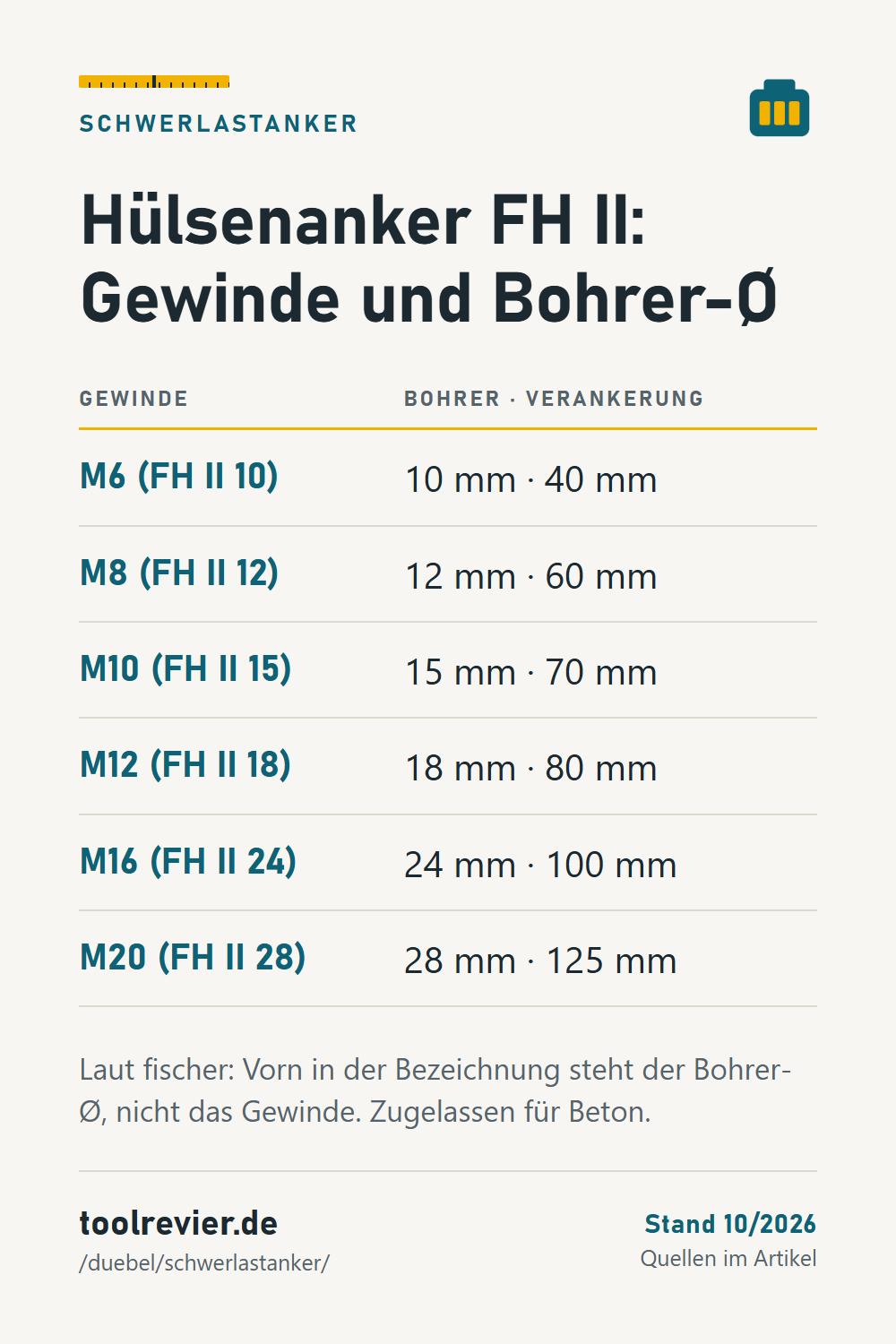

„FH II 15/10 S“ heißt: 15 mm Bohrer, höchstens 10 mm Anbauteil, Sechskantkopf. Das Gewinde ist M10. Wer „Schwerlastanker M10″ sucht, braucht beim FH II also einen 15-mm-Bohrer. Die Tabelle zeigt je Durchmesser die kürzeste Variante der Sechskant-Reihe:

Größe	Gewinde	Bohrer-Ø	Verankerungstiefe	max. Anbauteil	Bohrlochtiefe mind.	Schlüsselweite
FH II 10/10 S	M6	10 mm	40 mm	10 mm	65 mm	10 mm
FH II 12/10 S	M8	12 mm	60 mm	10 mm	90 mm	13 mm
FH II 15/10 S	M10	15 mm	70 mm	10 mm	100 mm	17 mm
FH II 18/10 S	M12	18 mm	80 mm	10 mm	115 mm	19 mm
FH II 24/25 S	M16	24 mm	100 mm	25 mm	150 mm	24 mm
FH II 28/30 S	M20	28 mm	125 mm	30 mm	185 mm	30 mm

Innerhalb eines Durchmessers wächst die Bohrlochtiefe um genau so viel wie die Anbauteildicke: FH II 12/10 braucht 90 mm, 12/25 105 mm, 12/50 130 mm. Die Verankerungstiefe bleibt dabei 60 mm. Anders als beim Kunststoffdübel steigt sie aber mit dem Durchmesser, von 40 mm bei M6 bis 125 mm bei M20. Andere Ankertypen haben andere Bohrer, beim Bolzenanker stehen sie auf der eigenen Seite.

Zugelassen ist der FH II nur für Beton

Laut fischer gilt die Europäische Technische Bewertung ETA-07/0025 für Beton der Festigkeitsklassen C20/25 bis C50/60, gerissen und ungerissen. Mauerwerk nennt die Produktseite des FH II nicht. Gerissener Beton ist dabei kein Sonderfall: Würth schreibt, für zulassungsrelevante Befestigungen sei grundsätzlich von gerissenem Beton auszugehen. Ab Größe 12 nennt fischer für die Sechskant-Variante auch die Erdbebenkategorien C1 und C2, im Schwerlastdübel-Ratgeber die Feuerwiderstandsklasse R 120.

Für Kalksandvollstein nennt fischer im Ratgeber den Bolzenanker FAZ II Plus, siehe Dübel für Kalksandstein. Für Lochziegel und Porenbeton führen andere Wege: Injektionsmörtel oder Porenbetondübel.

Lasten und Montagedaten stehen nicht auf der Produktseite, sondern in der Zulassung

Die fischer-Produktseite nennt Bohrer, Bohrlochtiefe, Verankerungstiefe, Anbauteildicke und Schlüsselweite. Lasten, Montagedrehmoment, Mindestbauteildicke sowie Achs- und Randabstände stehen dort nicht; fischer verweist auf die Zulassung und das Download Center. Eine Kilo-Angabe nennt die Produktseite deshalb nicht, und eine Zahl aus einem Forum ersetzt keine Bemessung.

Zum Vergleich mit Kunststoff: Der fischer DuoPower 14×70 hat in Beton eine empfohlene Last von 530 kg je Dübel, der höchste Betonwert der Dübel-Datenbank. Für Beton empfiehlt fischer laut Wandarten-Datenbank ab etwa 150 kg eine Schwerlastbefestigung.

Geländer, Treppen, Vordächer und alles, was über Menschen hängt, sind Fälle für einen Tragwerksplaner oder Fachbetrieb. Dasselbe gilt für Eingriffe in tragende Bauteile. Vor dem Bohren steht wie immer die Frage nach Leitungen:

Die Fallstricke

• Gewinde und Bohrer verwechselt. Ein M10-Hülsenanker passt nicht in ein 10-mm-Loch; der FH II 15 braucht 15 mm.
• Putz und Fliese als Anbauteil vergessen. Nichttragende Schichten dürfen laut TOX nicht als Verankerungsgrund dienen und sind bei der Länge zu berücksichtigen; Würth zählt Putz und Dämmung nicht als tragfähig. Sie gehören zur Anbauteildicke.
• Bohrmehl im Loch. Laut TOX kann es die Haltekraft um mehr als 50 % senken; fischer erklärt beim FAZ II Plus eine Montage ohne Bohrlochreinigung für M8 bis M24, das gilt nicht automatisch für jeden Anker.
• Hohlbohrer. Ob ein Hohlbohrer erlaubt ist, regelt laut fischer die Zulassung.
• Draußen verzinkt. Für den Außenbereich führt fischer FH-II-Varianten aus nichtrostendem Stahl.

Was praktisch hilft

1. Untergrund sichern. Beton am sehr feinen, grauen Mehl und hohen Widerstand erkennen; bei rotem Ziegelmehl oder spürbaren Hohlräumen gilt die FH-II-Zulassung nicht.
2. Anbauteil plus Putz messen und die Variante mit passender Zahl hinter dem Schrägstrich wählen.
3. Bohrer nach Bezeichnung wählen, nicht nach Gewinde, und die Mindest-Bohrlochtiefe einhalten.
4. Zulassung herunterladen und Drehmoment sowie Abstände daraus übernehmen, bei tragenden Befestigungen gemeinsam mit einem Fachbetrieb.

Was ich noch nicht weiß

• Die Werte aus der ETA-07/0025. Drehmoment, Abstände und Lasten habe ich für diese Seite nicht ausgewertet.
• Schwerlastanker von Würth und TOX. Deren Datenblätter stehen noch aus.
• Die 19. Variante des FH II-S. Die Produktseite zeigte 18 von 19; die Größe 32 fehlt in der Tabelle.
