Der Wandhaken für die Hängematte, die Konsole für die schwere Werkbank, das Vordach über der Kellertür: Irgendwann reicht der Kunststoffdübel nicht mehr, und im Regal liegen Bolzenanker. Sie tragen in Beton ein Vielfaches, haben aber Bedingungen, die erst im Datenblatt stehen.
Alle Werte laut fischer-Produktseiten und Lasttabelle zum FAZ II Plus, abgerufen am 27.10.2026. Keine Eigenmessung, kein Test. Bolzenanker stehen noch nicht in der Dübel-Datenbank.
Ein Bolzenanker M10 trägt laut fischer 6,2 bis 9,5 kN zulässige Zuglast in Beton
Beim Bolzenanker zieht die Mutter beim Anziehen einen Konusbolzen in einen Spreizclip, der sich laut fischer gegen die Bohrlochwand verspannt. Ist das vorgegebene Drehmoment erreicht, ist der Anker zulassungskonform gesetzt. Die fischer-Lasttabelle nennt zulässige Lasten eines Einzeldübels in Normalbeton C20/25, berechnet nach EN 1992-4:2018 mit einem Teilsicherheitsbeiwert der Einwirkung von 1,4:

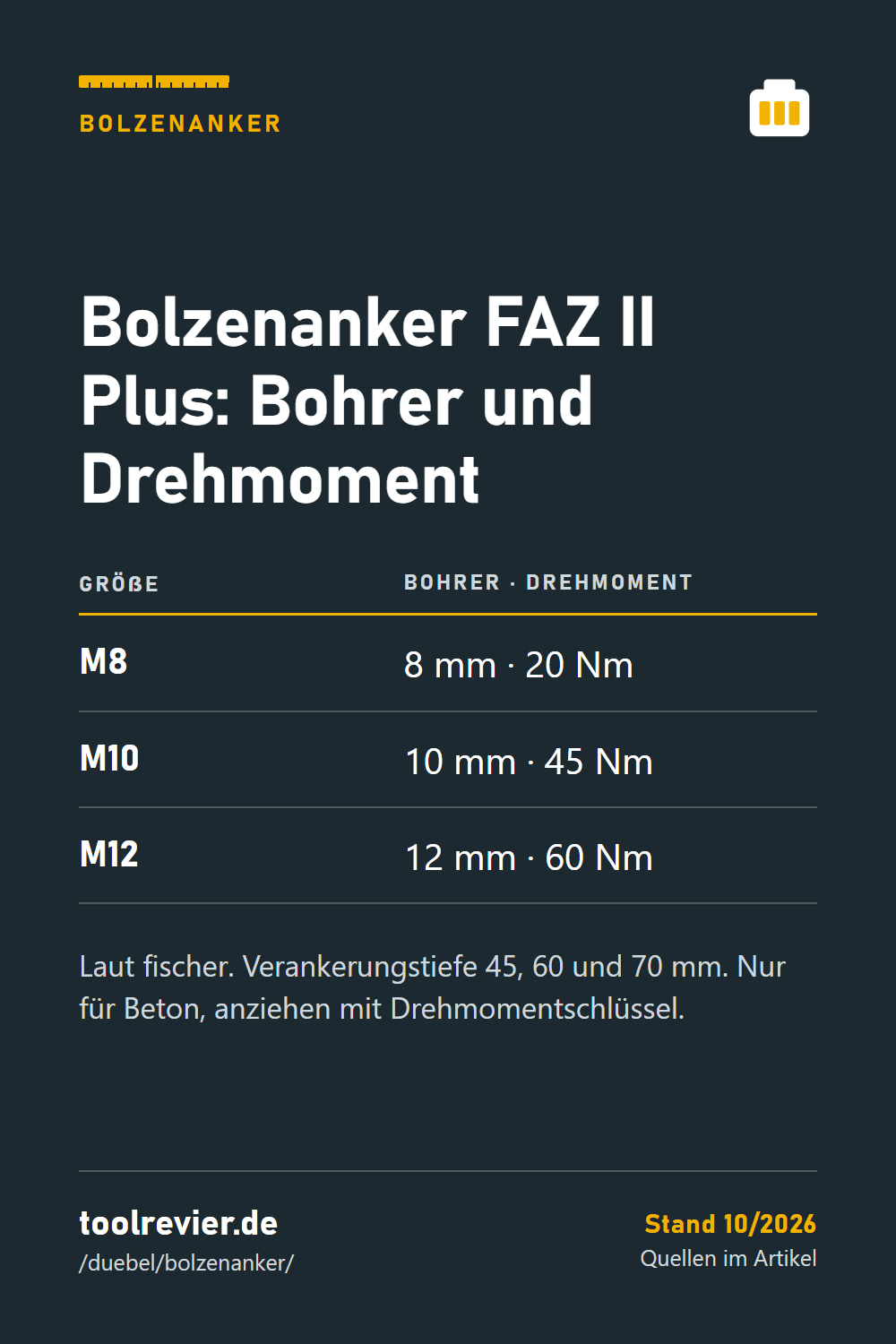

| FAZ II Plus (verzinkt) | Bohrer | Verankerungstiefe | Drehmoment | Mindest-Bauteildicke | zul. Zuglast gerissen / ungerissen |
|---|---|---|---|---|---|
| M8 | 8 mm | 45 mm | 20 Nm | 85 mm | 3,8 / 6,7 kN |
| M10 | 10 mm | 60 mm | 45 Nm | 100 mm | 6,2 / 9,5 kN |
| M12 | 12 mm | 70 mm | 60 Nm | 120 mm | 9,5 / 10,5 kN |
Rechnerisch entspricht 1 kN 101,97 kg; 6,2 kN sind also gut 600 kg. Die Werte gelten für einen Einzeldübel mit großem Abstand: laut fischer etwa Achsabstand mindestens 3 × Verankerungstiefe und Randabstand mindestens 1,5 × Verankerungstiefe. Bei kleineren Abständen, Dübelgruppen, Querlast oder Biegung verlangt fischer die Bemessung nach der gesamten ETA.
Für zulassungsrelevante Befestigungen ist laut Würth grundsätzlich von gerissenem Beton auszugehen. Für Heimwerker heißt das: mit dem niedrigeren Wert rechnen.
Nur Beton: was die Zulassung abdeckt
Zugelassen ist der FAZ II Plus laut fischer für Beton C20/25 bis C50/60, gerissen und ungerissen. Mit Gutachten nennt fischer außerdem Beton C12/15 und C80/95, Stahlfaserbeton und für M6 und M8 Kalksandvollstein. Lochziegel, Porenbeton und Gipskarton stehen nicht darauf. Dort gehören andere Systeme hin, etwa Injektionsmörtel oder Porenbetondübel.
Beton erkennt man laut fischer an der dumpfen Klopfprobe und an sehr feinem, weißem bis grauem Bohrmehl; gebohrt wird mit Schlag, laut TOX im Hammerbohren mit dem Bohrhammer.
Beton
So erkennt man sie
- Bohrmehl: sehr fein, weiß bis grau (fischer, TOX); laut fischer staubfein, aber noch rieselfähig
- Widerstand beim Bohren: sehr hart; im Drehgang langsamer, gleichmäßiger Bohrfortschritt mit grauem Mehl (Würth)
- Klopfprobe: dumpfer Klang, die Wand wirkt massiv (fischer)
- Bohren
- mit Schlag (Schlagbohrmaschine oder Bohrhammer)
- Bohrer
- Steinbohrer bzw. Hammerbohrer; TOX nennt für Beton das Hammerbohren mit Bohrhammer. TOX empfiehlt Bohrer mit der Prüfmarke der Prüfgemeinschaft Mauerbohrer (PGM).
- Typisch
- Wohnhäuser und Bürogebäude im Hochbau (fischer Montagelexikon Beton)
- Dübel laut Hersteller geeignet
- fischer DuoPower, fischer Universaldübel UX, fischer Spreizdübel SX Plus, fischer Spreizdübel S, fischer DuoTec, fischer Langschaftdübel SXRL, fischer DuoSeal, fischer Flüssigdübel Fill & Fix, TOX Allzweckdübel TRI, TOX Allzweckdübel Deco, TOX Spreizdübel Barracuda, TOX Parallel-Spreizdübel Bizeps, TOX Allzweck-Spreizdübel Altbaujoker, TOX Allzweck-Rahmendübel Tetrafix XL, TOX Allzweck-Rahmendübel Apollo, TOX 2K-Reparaturkleber Liquix SOS, Würth 2K-Allzweckdübel SHARK TWIST, Würth 2K-Allzweckdübel SHARK TWIST XL, Würth Kunststoff-Allzweckdübel SHARK Pro, Würth Kunststoff-Allzweckdübel SHARK mit Kragen, Würth Nylondübel, Würth Kunststoff-Rahmendübel SHARK UR (Senkkopfschraube, Stahl verzinkt)
Für Lasten ab etwa 150 kg empfiehlt fischer eine Schwerlastbefestigung. Würth: Für zulassungsrelevante Befestigungen ist grundsätzlich von gerissenem Beton auszugehen. Bohrloch nach dem Bohren reinigen; laut TOX kann Bohrmehl die Haltekraft eines Dübels um mehr als 50 % verringern. Weitere Belege: TOX Dübelratgeber (https://www.tox.de/duebelratgeber), Würth Befestigung im Mauerwerk (https://www.wuerth.de/web/de/awkg/engineering/befestigung/anwendungsloesungen/befestigung_mauerwerk.php), fischer Material-Ratgeber Beton und Vollstein (https://www.fischer.de/de-de/service/ratgeber/duebelratgeber/duebel-material/beton-und-vollstein).
Quelle: fischer Dübelratgeber: Das Wandmaterial erkennen, geprüft am 19.10.2026
Bolzenanker M10: Längen, Nutzlänge und Bohrlochtiefe
Der zweite Wert im Namen ist die Nutzlänge, also die Dicke des Anbauteils, die der Anker überbrückt. Beim FAZ II Plus 10/20 sind es laut fischer 20 mm bei Standard-Verankerungstiefe 60 mm, 40 mm bei reduzierter Tiefe 40 mm. Die Mindest-Bohrlochtiefe bei Durchsteckmontage hängt davon ab:
- 10/20: Ankerlänge 105 mm, Bohrlochtiefe mindestens 95 mm.
- 10/30: Ankerlänge 115 mm, Bohrlochtiefe mindestens 105 mm.
- 10/50: Ankerlänge 135 mm, Bohrlochtiefe mindestens 125 mm.
- 8/10: Ankerlänge 75 mm, Bohrlochtiefe mindestens 68 mm.
Der Anker eignet sich laut fischer für Vor- und Durchsteckmontage; ab M8 entfällt laut fischer die Bohrlochreinigung. Bei der Durchsteckmontage bohrt man durch das Anbauteil hindurch, das dann schon in Position liegt.
Verzinkt oder nichtrostend
fischer führt den FAZ II Plus galvanisch verzinkt (gvz) für trockene Innenräume und aus nichtrostendem Stahl (R) für feuchte Innenräume und den Außenbereich. Für ein Vordach, einen Zaunpfosten oder eine Konsole auf dem Balkon ist also die R-Variante gemeint. Bei der zulässigen Zuglast nennt die Tabelle für gvz und R dieselben Werte.
Geländer, Treppe, Vordach: das ist Statik
Als Anwendungen nennt fischer Stahlkonstruktionen, Geländer, Konsolen, Leitern, Kabeltrassen, Maschinen, Treppen, Fassaden und Holzkonstruktionen. Viele davon tragen Menschen oder hängen über Wegen. Ob eine Decke oder Wand dafür geeignet ist, wie stark der Beton ist und wie die Anker angeordnet werden, entscheidet eine Bemessung. Das gehört zu Fachbetrieb oder Tragwerksplaner, ebenso Eingriffe in tragende Wände.
Vor dem Bohren mit 10 oder 12 mm in Beton zählen außerdem Leitungen und Bewehrung. Wo Leitungen nach Norm liegen sollen:
Installationszonen nach DIN 18015-3: Wo Leitungen in der Wand liegen sollen · geprüft am 19.10.2026
| Zone | Lage | Breite/Abstand | Quelle | Quelle |
|---|---|---|---|---|
| ZW-o | obere waagerechte Zone | 15–45 cm unter der Deckenbekleidung | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| ZW-m | mittlere waagerechte Zone (Räume mit Arbeitsflächen vor der Wand) | 100–130 cm über dem Fußboden | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| ZW-u | untere waagerechte Zone | 15–45 cm über dem Fußboden | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| ZW (alle) | waagerechte Zonen | max. 30 cm breit | de 21/2007 zu DIN 18015-3:2007-09 | elektro.net |
| ZS-t | senkrecht neben Türen | 10–30 cm neben der Rohbaukante | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| ZS-f | senkrecht neben Fenstern | 10–30 cm neben der Rohbaukante | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| ZS-e | senkrecht an Wandecken | 10–30 cm neben der Rohbauecke | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| ZS (alle) | senkrechte Zonen | max. 20 cm breit | de 21/2007 zu DIN 18015-3:2007-09 | elektro.net |
| ZD-r | auf der Decke im Raum | max. 30 cm breit, mind. 20 cm Wandabstand | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| ZD-t | auf der Decke im Türdurchgang | max. 30 cm breit, mind. 15 cm Wandabstand | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| AZW-o / AZW-u | außen, waagerecht oben/unten | 20–40 cm unter der Innendecke / über dem Fußboden | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| AZS-t / AZS-f | außen, senkrecht an Türen/Fenstern | 10–30 cm neben der Rohbaukante | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| AZS-w | außen, senkrecht an Wandkanten | 50–70 cm neben der Rohbaukante | BauNetz Wissen nach DIN 18015-3:2016-09 | baunetzwissen.de |
| Vorzugshöhe | Schalter / Steckdose unten / über Arbeitsflächen | 105 cm / 30 cm / 115 cm über fertigem Fußboden | BauNetz Wissen; de 21/2007 (115 cm) | baunetzwissen.de |
Maße nach DIN 18015-3 für Anlagen, die nach dieser Norm geplant und errichtet wurden – keine Gewähr für Altbauten oder nicht normgerechte Installationen. Den Normtext selbst (DIN Media, kostenpflichtig) haben wir nicht eingesehen; Maße aus Fachbeiträgen, die die Norm wiedergeben. Abruf 19.10.2026.
- DIN 18015-3:2016-09 — Die Norm DIN 18015-3 (aktuelle Ausgabe 2016-09) gilt für unsichtbar verlegte elektrische Leitungen sowie Anschlüsse, Schalter und Steckdosen in Anlagen, die nach der Normenreihe DIN 18015 geplant und errichtet werden. Zweck ist, Leitungen auf festgelegte Zonen zu beschränken, damit sie bei späteren Arbeiten an Wänden, Decken und Böden möglichst nicht beschädigt werden. dinmedia.de
- keine Gewähr im Bestand — Eine Gewähr, dass Leitungen in einer bestimmten Wand tatsächlich in diesen Zonen liegen, gibt die Norm nicht, denn sie gilt nur für Anlagen, die danach geplant und errichtet wurden. Die älteste bei DIN Media gelistete Ausgabe der DIN 18015-3 stammt von 1982-06 (zurückgezogen); über ältere oder nicht normgerecht ausgeführte Installationen trifft die Norm keine Aussage. dinmedia.de
- ZW-o 15–45 cm unter Decke · ZW-u 15–45 cm über Boden · ZW-m 100–130 cm — Waagerechte Installationszonen nach DIN 18015-3:2016-09: ZW-o liegt 15 bis 45 cm unter der Deckenbekleidung, ZW-u 15 bis 45 cm über dem Fußboden, ZW-m 100 bis 130 cm über dem Fußboden. baunetzwissen.de
- ZS-t / ZS-f / ZS-e 10–30 cm — Senkrechte Installationszonen nach DIN 18015-3:2016-09: ZS-t an Türen, ZS-f an Fenstern und ZS-e an Wandecken liegen jeweils im Bereich von 10 bis 30 cm neben der Rohbaukante bzw. Rohbauecke. baunetzwissen.de
- max. 30 cm waagerecht, max. 20 cm senkrecht — Waagerechte Installationszonen sind höchstens 30 cm breit, senkrechte höchstens 20 cm; die mittlere waagerechte Zone ZW-m ist für Räume mit Arbeitsflächen vor den Wänden vorgesehen, etwa Küchen (Fachbeitrag in „de – Das Elektrohandwerk“ 21/2007 zur Ausgabe DIN 18015-3:2007-09). elektro.net
- Stichleitung senkrecht zur Dose — Schalter, Steckdosen oder Auslässe, die nicht in einer Installationszone sitzen, müssen nach DIN 18015-3 mit einer senkrechten Stichleitung aus der nächstgelegenen waagerechten Zone versorgt werden. baunetzwissen.de
- Schalter 105 cm · Steckdose unten 30 cm — Vorzugshöhen für Schalter und Steckdosen nach DIN 18015-3: im mittleren Bereich 105 cm über dem fertigen Fußboden (in Küchen und Hausarbeitsräumen sind Abweichungen möglich), im unteren Bereich 30 cm über dem fertigen Fußboden. baunetzwissen.de
- über Arbeitsflächen 115 cm — Schalter und Steckdosen über Arbeitsflächen sollen laut Fachbeitrag zur DIN 18015-3 etwa 115 cm über dem fertigen Fußboden liegen; bei individuell geplanten Küchen sind andere Höhen möglich. elektro.net
- ZD-r 20–50 cm · ZD-t 15–45 cm von der Wand — Für Leitungen auf der Decke legt die Norm eine Zone ZD-r im Raum fest (höchstens 30 cm breit, mindestens 20 cm Abstand zur Wand) und eine Zone ZD-t im Türdurchgang (höchstens 30 cm breit, mindestens 15 cm Wandabstand). baunetzwissen.de
- Außenzonen seit Ausgabe 2016-09 — Die Ausgabe DIN 18015-3:2016-09 ersetzt die Ausgabe 2007-09 und legt erstmals Installationszonen für die Außenseiten von Außenwänden fest (z. B. AZW-o 20 bis 40 cm unter der Innendecke, AZS-w 50 bis 70 cm neben der Rohbaukante). dinmedia.de
Die Fallstricke
- Drehmoment nach Gefühl. Der Anker ist laut fischer erst mit dem vorgegebenen Drehmoment richtig gesetzt, etwa 45 Nm bei M10; dafür braucht man einen Drehmomentschlüssel.
- Zu dünnes Bauteil. Für M10 mit 60 mm Verankerungstiefe nennt fischer mindestens 100 mm Betondicke.
- Zu nah am Rand. Die vollen Werte gelten erst mit großem Randabstand; bei 45 mm Randabstand (M10) sinkt die Last.
- Mauerwerk statt Beton. Außenwände von Altbauten bestehen laut fischer häufig aus Mauerwerk. Zugelassen ist der Anker nur in Beton.
Was praktisch hilft
- Untergrund sicher bestimmen. Klopfprobe und Bohrmehl, siehe Dübel für Beton.
- Größe und Nutzlänge wählen. Anbauteildicke messen, dann die Variante.
- Bohren mit Bohrhammer. Bohrer-Ø gleich Ankergröße, Tiefe laut Tabelle; passende Geräte unter Akku-Bohrhammer und SDS-plus-Bohrer.
- Mit Drehmomentschlüssel anziehen. 20, 45 oder 60 Nm je nach Größe.
Was ich noch nicht weiß
- Empfohlene Lasten für Heimwerker. fischer veröffentlicht für den FAZ II Plus zulässige Lasten nach ETA, keine vereinfachten „empfohlenen“ Werte wie bei Kunststoffdübeln.
- Bolzenanker anderer Hersteller. TOX, Würth oder Hilti habe ich noch nicht geprüft.
- Wie man gerissenen von ungerissenem Beton unterscheidet. Das ergibt sich aus der Statik des Bauteils; eine Laien-Prüfung nennt kein Hersteller.
Häufige Fragen
Welcher Bohrer für Bolzenanker M10?
Beim fischer Bolzenanker FAZ II Plus entspricht der Bohrernenndurchmesser der Ankergröße: 10 mm für M10, 8 mm für M8 und 12 mm für M12. Die Mindest-Bohrlochtiefe hängt von der Länge ab; beim FAZ II Plus 10/20 nennt fischer 95 mm bei Durchsteckmontage, beim 10/50 125 mm. Gebohrt wird in Beton mit Schlag, laut TOX im Hammerbohren mit dem Bohrhammer. Ab M8 ist laut fischer keine Bohrlochreinigung nötig. Andere Hersteller können andere Maße nennen; maßgeblich ist das Datenblatt des verwendeten Ankers.
Wie viel hält ein Bolzenanker M12?
Für den fischer FAZ II Plus 12 mit Standard-Verankerungstiefe 70 mm nennt die fischer-Lasttabelle eine zulässige Zuglast eines Einzeldübels in Beton C20/25 von 9,5 kN im gerissenen und 10,5 kN im ungerissenen Beton, rechnerisch rund 970 bzw. 1.070 kg. Mit reduzierter Tiefe 50 mm sind es 5,8 bzw. 8,3 kN. Die Werte gelten nur mit großem Achs- und Randabstand und für zentrischen Zug; bei kleineren Abständen und Dübelgruppen ist laut fischer die Bemessung nach der ETA-19/0520 nötig. Würth rät, für zulassungsrelevante Befestigungen von gerissenem Beton auszugehen.
Mit welchem Drehmoment zieht man Bolzenanker an?
fischer nennt für den FAZ II Plus ein Installationsdrehmoment von 8 Nm für M6, 20 Nm für M8, 45 Nm für M10 und 60 Nm für M12, für M16 110 Nm. Erst wenn dieses Drehmoment erreicht ist, ist der Anker laut fischer zulassungskonform gesetzt: Beim Anziehen der Mutter zieht sich der Konusbolzen in den Spreizclip, der sich gegen die Bohrlochwand verspannt. Ohne Drehmomentschlüssel lässt sich der Wert nicht einhalten. Für Serienmontagen nennt fischer zusätzlich Setzwerkzeuge. Andere Bolzenanker haben eigene Werte im Datenblatt.
Kann man Bolzenanker in Ziegel verwenden?
Laut fischer ist der FAZ II Plus für Beton zugelassen; mit Gutachten nennt fischer daneben nur Kalksandvollstein, und das nur für M6 und M8. Hochlochziegel, Vollziegel, Porenbeton und Gipskarton stehen nicht auf der Produktseite. In Lochziegel würde Schlagbohren laut fischer außerdem die Stege zerstören. Für Mauerwerk gibt es Injektionsmörtel mit Siebhülse, Rahmendübel oder Betonschrauben mit Herstellerwerten für Vollziegel. Wer nicht sicher weiß, dass die Wand aus Beton ist, bestimmt sie vorher per Klopfprobe und Bohrmehl.
